DFB-20/10矿用隔爆型电磁阀

产品工作原理和用途:

DFB-20/10矿用隔爆型电磁阀是针对煤矿井下恶劣环境而研制开发的新产品,它彻底克服了一般先导式电磁阀公称压力小、工作可靠性差、易堵塞渗漏等缺陷,适用于允许在周围空气中的甲烷、煤尘等不超过《 煤矿安全规程 》中所规定的安全含量的矿井中使用,作为水、乳化液、油及粘度小、不易燃、无悬浮物的液体管路中控制全开、全闭使用。

产品结构特点:

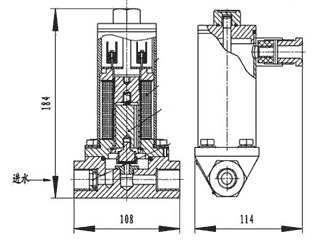

DFB-20/10矿用隔爆型电磁阀为直控二位二通常闭式结构,阀体上部为特种电磁铁。作为直接开闭阀门的动力源。阀体的下部为阀座,由进水口、出水口、导水阀口和活动铁芯等部件组成。通电后,在电磁效应的作用下,活动铁芯产生足够大的提升力克服弹簧和介质压力,使活动铁芯脱离导水阀口,阀口打开,介质即流通。反之,断电时,在弹簧和介质压力的作用下,活动铁芯将导水阀口关闭,介质不能流通。

DFB-20/10矿用隔爆型电磁阀在公称压力范围内和流量接近于零或进出口压差为零的情况下均能正常开阀,因此工作可靠性高。

电磁阀的进水口内置有高效网状过滤器,能有效地阻挡介质中直径大于0.5mm的杂质流经阀体,从而避免有害杂质造成不良影响。

产品性能参数:

防爆型式

隔爆型

外形尺寸(mm)

108×114×184

额定控制电源电压

AC(50Hz)36V、127V

重量

3.3Kg

功耗

≤28W

海拔高度

2000m

压力适应范围

0-10 MPa

环境温度

5℃~+40℃

电磁阀公称通径

20mm

介质温度

≤+65℃
