LWGY液体涡轮流量计
产品工作原理和用途：
LWGY液体涡轮流量计流体流经传感器壳体，由于叶轮的叶片与流向有一定的角度， 流体的冲力使叶片具有转动力矩， 克服摩擦力矩和流体阻力之后叶片旋转，在力矩平衡后转速稳定，在一定的条件下，转速与流速成 正比，由于叶片有导磁性，它处于信号检测器（由永久磁钢和线圈组成）的磁场中，旋转的叶片切割磁力线，周期性的改变着线圈的磁通量，从而使线圈两端感应出电脉冲信号，此信号经过放大器 的放大整形，形成有一定幅度的连续的矩形脉冲波，可远传至显示仪表，显示出流体的瞬时流量或总量。在一定的流量范围内，脉冲频率 f 与流经传感器的流体的瞬时流量 Q 成正比，流量方程为： Q = 3600 × 式中： f——脉冲频率[Hz] f k k——传感器的仪表系数[1/m ]，由校验单给出。若以[1/L]为单位 Q = 3.6 × 3 3 f k Q——流体的瞬时流量（工作状态下）[m /h] 3600——换算系数 每台传感器的仪表系数由制造厂填写在检定证书中，k 值设入配套的显示仪表中，便可显示出瞬时流量和累积总量。
产品结构特点：
1.高精确度，一般可达±1%R、±0.5%R，高精度型可达±0.2%R；
2.重复性好，短期重复性可达0.05%~0.2%,正是由于具有良好的重复性，如经常校准或在线校准可得到极高的精确度，在贸易结算中是优先选用的流量计；
3.具备仪表系数五点修正，智能补偿仪表系数非线性，并可进行现场修正；
4.所有有效数据掉电后保持10年不丢；
5.范围度宽，中大口径可达1:20，小口径为1:10；
6.结构紧凑轻巧，安装维护方便，流通能力大；
7.适用高压测量，仪表表体上不必开孔，易制成高压型仪表；
8.专用型传感器类型多，可根据用户特殊需要设计为各类专用型传感器，例如低温型、双向型、井下型、混砂专用型等；
9.可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护方便。
产品性能参数：
称通径DN (mm) | 流量范围(m 3 /h) | 流体温度(℃) | 公称压力PN (MPa) | 环境温度(℃) | 相对湿度(%) | 最大压力损失(MPa) | |||||
基本误差限±0.2%* | 基本误差限±0.5% | 基本误差限±1% | |||||||||
下限 | 上限 | 下限 | 上限 | 下限 | 上限 | ||||||
2A | 0.03 | 0.15 | -20~+120 | 6.3 16 25 40* | -25~+55 | ≤80 | 0.15 | ||||
4A | 0.04 | 0.25 | 0.12 | ||||||||
6A | 0.1 | 0.6 | 0.08 | ||||||||
10A | 0.2 | 1.2 | 0.05 | ||||||||
15A | 0.6 | 4 | 0.6 | 6 | 0.035 | ||||||
25A | 1.6 | 10 | 1 | 10 | |||||||
40A | 3 | 20 | 2 | 20 | 2.5 | 0.025 | |||||
40B | 2 | 20 | 2 | 20 | |||||||
50A | 6 | 40 | 4 | 40 | |||||||
50B | 4 | 40 | 4 | 40 | |||||||
80A | 16 | 100 | 10 | 100 | |||||||
80B | 10 | 100 | 10 | 100 | |||||||
100A | 25 | 160 | 20 | 200 | 1.6或2.5 | ||||||
100B | 20 | 200 | 20 | 200 | |||||||
150A | 50 | 300 | 40 | 400 | |||||||
150B | 44 | 400 | 40 | 400 | |||||||
200A | 100 | 600 | 80 | 800 | |||||||
250A | 160 | 1000 | 120 | 1200 | 1.6 | ||||||
300A | 260 | 1600 | 180 | 1800 | |||||||
产品主要零件材料：
仪表型号 | LWGY-N | LWGY-A | LWGY-N防爆型 | LWGY- A防爆型 | LWGY-B | LWGY- C |
信号输出 | 脉冲 | 4-20mA | 脉冲 | 或4-20mA | 无 | 4-20mA/脉冲 |
供电电源 | +24VDC±15% | +24VDC±15% | 24VDC±15% | 24VDC±15% | 锂电池 | 24VDC±15% |
精度等级 | 1.0~0.5级 | 1.0~0.5级 | 1.0~0.5级 | |||
测量范围 | 标准量程 | 标准量程 | 标准量程或扩展量程 | |||
显示器 | 无 | 无 | 有 | |||
通讯接口 | 无 | 无 | 可选RS485 | |||
仪表材质 | 不锈钢 | 不锈钢 | 不锈钢 | |||
防爆等级 | 无 | ExdIIBT6或ExiaIICT4 | ExdIIBT6或ExiaIICT4 | |||
防护等级 | IP60 | IP65 | IP65 | |||
整机功耗 | ＜1W | ＜1W | ＜1W | |||
仪表通经 | DN4~DN250 | DN4~DN250 | DN4~DN250 | |||
介质温度 | -20℃~120℃ | -20℃~120℃ | -20℃~120℃ | |||
环境温度 | -30℃~60℃ | -30℃~60℃ | -30℃~60℃ | |||

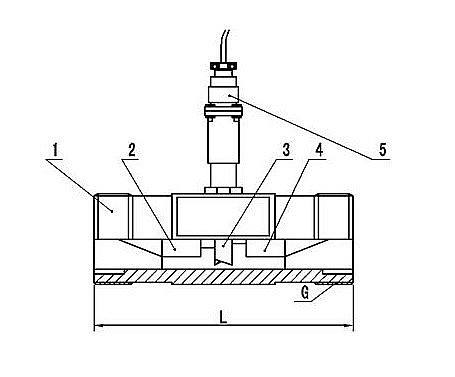

产品主要尺寸：
仪表通径 | 标准范围 | 扩展范围 | 安装方式 | 常规耐压 | 特制耐压等级 |
DN 4 | 0.04～0.25 | 0.04～0.4 | 螺纹（法兰） | 6.3 | 12、16、25 |
DN 6 | 0.1～0.6 | 0.06～0.6 | 螺纹（法兰） | 6.3 | 12、16、25 |
DN 10 | 0.2～1.2 | 0.15～1.5 | 螺纹（法兰） | 6.3 | 12、16、25 |
DN 15 | 0.6～6 | 0.4～8 | 螺纹（法兰） | 6.3、2.5（法兰） | 4.0、6.3、12、16、25 |
DN 20 | 0.8～8 | 0.45～9 | 螺纹（法兰） | 6.3、2.5（法兰） | 4.0、6.3、12、16、25 |
DN 25 | 1～10 | 0.5～10 | 螺纹（法兰） | 6.3、2.5（法兰） | 4.0、6.3、12、16、25 |
DN 32 | 1.5～15 | 0.8～15 | 法兰（螺纹） | 6.3、2.5（法兰） | 4.0、6.3、12、16、25 |
DN 40 | 2～20 | 1～20 | 法兰（螺纹） | 6.3、2.5（法兰） | 4.0、6.3、12、16、25 |
DN 50 | 4～40 | 2～40 | 法兰（螺纹） | 2.5 | 4.0、6.3、12、16、25 |
DN 65 | 7～70 | 4～70 | 法兰 | 2.5 | 4.0、6.3、12、16、25 |
DN 80 | 10～100 | 5～100 | 法兰 | 2.5 | 4.0、6.3、12、16、25 |
DN 100 | 20～200 | 10～200 | 法兰 | 1.6 | 4.0、6.3、12、16、25 |
DN 125 | 25～250 | 13～250 | 法兰 | 1.6 | 2.5、4.0、6.3、12、16 |
DN 150 | 30～300 | 15～300 | 法兰 | 1.6 | 2.5、4.0、6.3、12、16 |
DN 200 | 80～800 | 40～800 | 法兰 | 1.6 | 2.5、4.0、6.3、12、16 |
