ZCT液体电磁阀
产品工作原理和用途：
ZCT液体电磁阀适用于以水或液体，气体为介质，进行液位、浓度、流量、计量或排放循环等自动控制的二位式通断切换。
产品结构特点：
ZCT液体电磁阀用于以水或液体为工作介质，可自动化控制或远程控制水、油、液体等工作介质管路的通断。
产品性能参数：
工作介质 | 水、粘度≤4"E 的油及其它非腐蚀性液体 | |||||||||
介质温度℃ | ≤60 | |||||||||
工作压力 MPa | 1.0 | |||||||||
工作压差 MPa | ≥0.02 | |||||||||
电源电压 | AC220V其余规格可作特殊订货 | |||||||||
使用寿命 | 按JB/T7352-94规定 | |||||||||
额定流量系数 KV | ||||||||||
泄漏量 ml/min | 按JB/T7352-94·F规定 | |||||||||
公称通径 mm | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
功耗 | 36VA | 50VA | ||||||||
产品主要零件材料：
项目 | 零件码 | RSV025 | RSV130 | RSV250 | |
本体 | b | 黄铜 | |||
本体盖板 | bc | - | 黄铜 | ||
端子 | C | PM | |||
端子垫片 | cg | NBR | |||
可动铁组 | aa | 纯铁(附铜管) | |||
膜片 | d | NBR | |||
螺帽 | n | 铜(镀锌处理) | |||
线圈 | co | 铜线外包塑胶 | |||

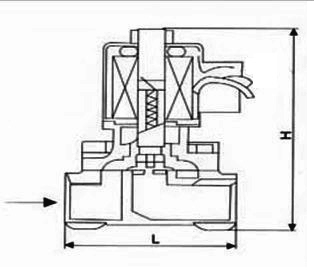

产品主要尺寸：
公称通径DN | 内螺纹连接 | 法兰连接 | |||||||||
外形尺寸 | 内螺纹 | 外形尺寸 | 法兰尺寸 | ||||||||
H | L | G | H | L | D | D1 | D2 | b | f | n-d | |
15 | 112 | 80 | 1/2 | ||||||||
20 | 119 | 80 | 3/4 | ||||||||
25 | 123 | 90 | 1 | 130 | 160 | 115 | 85 | 65 | 16 | 3 | 4-φ14 |
32 | 137 | 140 | 11/4 | 137 | 180 | 140 | 100 | 76 | 18 | 3 | 4-φ18 |
40 | 152 | 156 | 11/2 | 152 | 200 | 150 | 110 | 84 | 18 | 3 | 4-φ18 |
50 | 164 | 180 | 2 | 152 | 230 | 165 | 125 | 99 | 20 | 3 | 4-φ18 |
65 | 222 | 290 | 185 | 145 | 118 | 20 | 3 | 4-φ18 | |||
80 | 239 | 310 | 200 | 160 | 132 | 20 | 3 | 8-φ18 | |||
100 | 255 | 350 | 220 | 180 | 156 | 22 | 3 | 8-φ18 | |||
