蝶阀系列

D7X42/3P蓄能器式快关蝶阀

产品工作原理和用途:

在煤气余热发电系统和抽汽供热式汽轮机系统中,D7X42/3P蓄能器式快关蝶阀作为系统安全的保障,得到了日益广泛的应用。其关闭迅速、流通阻力笑、截止可密封等优良性能使其可以代替原来系统设计中电动截止阀和止回阀使用。

产品结构特点:

1、快速关闭时间可达0.5秒,紧急切断安全可靠。
2、三偏心金属密,封结构启闭轻便灵活,密封零泄露。
3、常温介质可选用双偏心软密封结构,造价低,密封可靠。
4、关阀末端缓冲,有效避免阀门惯性冲击。
5、可以用弹簧实现快关,液可以用蓄能器实现快关,两种形式异曲同工,同样安全可靠。


产品性能参数:

公称通经(mm)

400~1600

公称压力(Mpa)

0.6

1.0

1.6

2.5


试验压力

强度试验

0.9

1.5

2.4

3.75

密封试验

0.66

1.1

1.76

2.75

工作压力(Mpa)

0.6

1.0

1.6

适用介质

水、蒸汽、煤气

适用温度(℃)

软密封:≤80℃;硬密封:≤425℃

产品主要零件材料:

零件名称

材料

阀体、蝶板

灰铸铁、球墨铸铁、碳素钢

阀轴

不锈钢

密封圈

不锈钢、NBR

填料

NBR

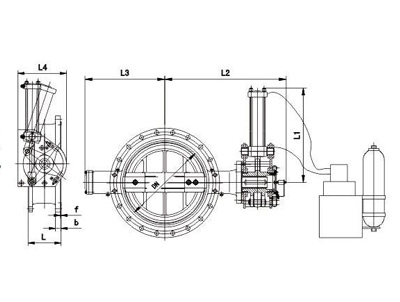

产品主要尺寸:

DN

PN

L

L1

L2

L3

L4

法兰连接尺寸

400

0.6

216

556

1449

320

440

GB/T 17241

GB/T 9113

1.0

216

556

1449

330

440

1.6

216

556

1449

345

440

450

0.6

222

556

1449

370

440

1.0

222

556

1449

380

440

1.6

22

580

1449

395

490

500

0.6

229

580

1449

400

440

1.0

229

580

1449

410

490

1.6

229

580

1449

425

490

600

0.6

267

580

1449

440

490

1.0

267

625

1449

460

490

1.6

267

625

1820

470

490

700

0.6

292

625

1449

436

490

1.0

292

625

1820

550

490

1.6

292

625

1820

570

545

800

0.6

318

625

1820

625

545

1.0

318

625

1820

640

490

1.6

318

625

1820

660

545

900

0.6

330

625

1820

700

545

1.0

330

625

1820

710

545

1.6

330

675

1820

725

545

1000

0.6

410

675

1820

760

545

1.0

410

675

2180

770

610

1.6

410

675

1820

790

610

1200

0.6

470

675

2180

875

610

1.0

470

675

2180

890

610

1.6

470

729

2180

915

610

1400

0.6

530

729

2180

1000

610

1.0

530

729

2180

1045

720

1.6

530

781

2180

1020

720

1600

0.6

600

781

2180

1120

960

1.0

600

781

2180

1140

720

1.6

600

781

2520

1170

960
