蝶阀系列

FsD643X气动粉体专用蝶阀

FsD643X气动粉体专用蝶阀由两个采用重力浇铸而成的半阀体组成,半阀体为铝合金材料,旋转阀板采用高分子材料制作,具有良好的密封性。顶部及底部相同的圆法兰,具有一个顶部法兰以及一个折边部件,适用于一根柔性套管。紧凑的结构、超轻的重量,使您安装使用更加方便;工业化的设计加上复合阀板的使用提供了最好的密封效果和最长的使用寿命。

粉体蝶阀主要用于开关料箱,料斗以及装有粉状或是颗粒状物料的筒仓。可应用于所有粉状及颗粒物料的处理,阀门利用物料自身重力进行截流以及气动传输干性物料。可以安装在料斗、料箱、筒仓、螺旋或其他类型的输送机的下方,以及连接气动输送管道。由于此阀门的特殊结构以及工程材料的运用,它始终是一个非常经济且极高效的选择。


产品性能参数

型号

公称压力PN/Mpa

试验压力/Mpa

适用温度/℃

适用介质

壳体试验

密封试验

FsD643X

1.0

1.5

1.1

≤120根据橡胶品种

灰、粉尘空气混合物、渣水混合物

产品主要零部件材料

零件名称

阀体

蝶板

阀杆

阀座

填料

材料

灰铸铁

球墨铸铁(表面处理)

2Cr13

NBR

V型密封圈

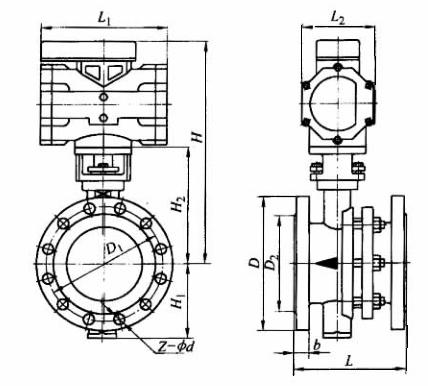

产品主要尺寸

公称通径DN/mm

尺寸/mm

D

D1

D2

Z-φd

b

L

L1

L2

H

H1

H2

50

165

125

102

4-φ18

20

203

190

102

286

70

130

65

185

145

122

4-φ18

20

203

190

102

306

100

150

80

200

160

133

8-φ18

22

203

190

102

331

120

175

100

220

180

158

8-φ18

24

127

190

116

378

135

205

125

250

210

184

8-φ18

26

140

190

116

395

145

205

150

285

240

212

8-φ23

26

267

197

140

432

156

235

200

340

295

268

8-φ23

28

250

197

140

524

186

327

250

395

350

320

12-φ23

28

250

280

220

650

215

370

300

445

400

370

12-φ23

28

270

280

220

680

263

400

350

505

460

430

16-φ23

30

290

406

280

821

298

470

400

565

515

482

16-φ23

32

310

406

280

866

335

515
