ZMAW气动薄膜调节蝶阀

产品工作原理和用途：

ZMAW气动薄膜调节蝶阀输入控制信号（4-20mADC或1-5VDC）气源即可控制运转，特别适合于大口径、大流量、浓浊浆液或锅炉窑烟道气控制。适用于悬浮颗粒的流体及浓、浊浆状流体的调节。干净介质，可选用阀板加软密封（橡胶圈、四氟圈）来减少泄漏（可达0.01%），高温高压工况可选用三偏心硬密封阀体。

产品结构特点：

1、此阀门具有结构简单紧凑，加工方便，易制成大口径，具有自清洗作用，阻力系数小，流通能力大。

2、具有体积小、重量轻、额定流量系数大等优点，

3、本系列产品有标准型、高温型及密封型三种

4、气动切换成手动时，使用侧装手轮机构方法：拔出定位销，向上扳动手柄、蜗轮与蜗杆啮合，压入定位销，旋转手轮即可改变流通截面。手动切换成气动时，由相扳动手柄即可。

产品性能参数：

公称通径 mm		50	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000
额定流量系数Kv		85	220	340	530	770	1360	2130	3060	4160	5450	6900	8500	12200	16600	21700	27540	34000
公称压力 MPa		0.6
额定转角 °		70
信号压力 KPa		20～100
流量特性		近似等百分比
介质温度 ℃		-20～200(常温) ； -40～450(中温) ； -40～600(高温)
接管法兰		按JB78-59对夹式法兰连接
信号连接螺孔		M16×1.5
配用执行机构	薄膜式	ZMA-2			ZMA-3			ZMA-4			ZMA-5
	活塞式													ZSC-45
阀体材质		ZG230-450；1Cr18Ni9； ZG1Cr18Ni9Ti、ZGOCr18Ni12Mo2Ti
可配附件		手轮、定位器、空气过滤减压器等。

产品主要零件材料：

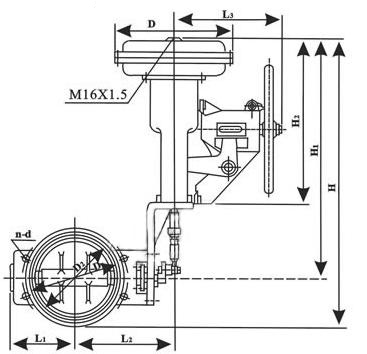

产品主要尺寸：
