止回阀系列

HQ11X、HQ41X无磨损球形止回阀


HQ11X无磨损球型止回阀阀体采用全通道结构,具有流量大、阻力小之优点。采用圆球做阀瓣,适用于高粘度,有悬浮物的工业及生活污水管网中。

HQ41X无磨损球形止回阀采用橡胶包皮球为阀瓣,在介质的作用下,可在阀替内的滑道上滚动,从而打开或关闭阀门.流量大流阻损失小,密封性能好,消声关闭,可减小水击波.水平或垂直安装均可.可用于冷水、热水、工业及生活污水等管网的水泵出口,防止介质倒流。


产品性能参数


型号

公称通径DN/mm

公称压力PN/Mpa

适用温度/℃

适用介质

HQ11Xp-10

40、50

1.0(1.6)

≤60

水、油、气

HQ41Xp-10

100、150、200、300

1.0(1.6)

≤60

水、油、气

产品主要零件材料

零件

阀体

阀座

阀盖

阀座密封面

密封球

材料

灰铁、球铁、无缝钢管

球铁QT500-7

QT500-7

不锈钢 1Cr18Ni9Ti

金属骨架包丁腈橡胶

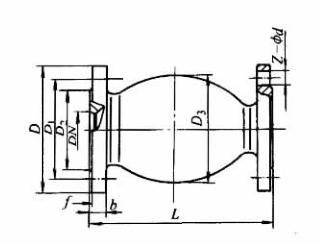

产品主要尺寸

型号

DN

D

D1

D2

D3

L

连接螺纹

孔Z-φd

备注

HQ11Xp-10

HQ11Xp-16

40

75

-

-

-

128

G1(1/2)

-

50

102

-

-

-

170

ZG2

-

HQ41Xp-10

HQ41Xp-16

100

220

180

155

212

350

-

8-φ18

150

280

240

210

285

485

-

8-φ23

200

335

295

265

440

495

-

8-φ23

12-φ23

当PN=1.6Mpa时,为12-φ23

300

440

400

368

616

698

-

12-φ23
