闸阀系列

DSZ41H水封闸阀


产品工作原理和用途:

DS系列水封闸阀适用于公称压力≤10.0MPa,工作温度≤425℃,工作介质为水、蒸汽、油品和非腐蚀性气体的管路上作启闭装置用,尤其适用于火电厂汽机真空冷凝系统。

产品结构特点:

1、本阀门的阀盖填料室具有水密封结构,当接口通入压力O.6~1 MPa的水时,可使系统与大气隔离,保证系统具有良好的气密封。
2、DS/Z型系列采用双闸板双向弹性密封,启闭灵活、迅速、密封可靠。
3、产品结构简单、紧凑合理、检修方便、使用寿命长。
4、在管路上作启闭装置用,必须处于全开或全闭状态,不得用于调节流量。
5、阀门连接方式有法兰和焊接两种,驱动方式为手动和电动。



产品性能参数:

产品类别

适用温度/℃

适用介质

碳钢型(C)

≤425

水、蒸汽、油品、非腐蚀性气体

合金钢(I)

≤540

产品主要零部件材质:

产品类型

零件名称

阀体、阀盖、支架

阀杆

闸板、阀瓣、密封面

阀座密封面

阀杆螺母

填料

碳钢型(C)

WCB 25

1Crl3 或2Crl3

Crl3型不锈钢或硬质合金

不锈钢

铝青铜

柔性石墨

合金钢(I)

WC6 Cr5M01

38CrMoAlA 20CrlM01VA

钴基合金

硬质合金

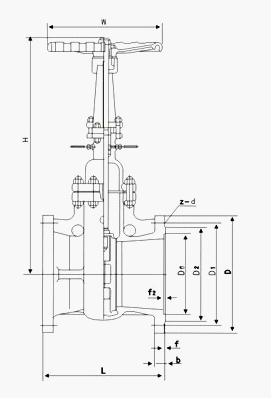

产品主要尺寸:

公称通径
DN/mm

L

α

H

DO

PNl.6/MPa

PN2.5/MPa

D

D1

D

D1

50

250

37o30'

334

250

58

50

64

4g

65

270

37o30'

439

250

75

65

82

67

80

280

37o30'

495

300

91

79

95

77

100

300

37o30'

575

350

11O

97

117

101

125

325

37o30'

587

350

136

121

144

126

150

350

37o30'

607

350

163

146

172

158

200

400

37o30'

740

400

223

202

223

202

250

450

37o30'

863

400

278

254

278

254

300

500

37o30'

990

400

330

305

330

305

350

550

37o30'

1137

500

382

352

382

352

400

600

37o30'

1523

500

432

399

432

39g

450

650

37o30'

1618

600

485

451

485

451

500

700

37o30'

1657

600

535

501

535

499

600

800

37o30'

1746

700

636

601

636

599

公称通径
DN/mm

L

D

α

PN4.O/MPa

PN6.4/MPa

PNlO.0/MPa

D1

H

D0

D1

H

DO

D1

H

D0

50

250

64

37o30'

49

345

300

50

350

300

49

350

300

65

270

83

37o30'

67

441

300

66

447

300

64

447

300

80

280

96

37o30'

79

495

350

77

499

350

75

499

350

100

300

117

37o30'

101

575

350

99

582

400

87

582

400

125

325

144

37o30'

126

587

400

129

590

400

125

590

400

150

350

172

37o30'

152

607

400

150

611

450

145

611

450

200

400

223

37o30'

200

740

450

198

745

550

190

747

550

250

450

278

37o30'

252

863

550

246

867

650

236

869

650

300

500

330

37o30'

302

1008

650

294

1008

750

282

1013

750

350

550

382

37o30'

350

1142

750

342

1148

800

334

1148

850

400

650

432

37o30'

397

1527

850

387

1531

900

377

1533

950
