Z741T液动楔式闸阀


Z741T液动楔式闸阀为液压驱动,流动阻力小。阀体内部介质通道是直通的,介质成直线流动,流动阻力小。广泛适用于石油、化工、制药、电力等行业,在公称压力≤1.0MPa的蒸汽、水、油类介质的管路上作启闭用。


产品性能参数


型号

PN

工作压力
(Mpa)

适用温度
(℃)

适用介质

材料

阀体、阀盖

闸板

阀体密封圈

阀杆

填料

Z741T-10

10

1.0

≤80

水、蒸汽、油品等

灰铸铁

灰铸铁镶或堆焊铜合金

灰铸铁或堆焊铜合金

碳素钢或铬不锈钢

石棉石墨

Z741W-10

油品、煤气等

然铸铁本体材料

然铸铁本体材料

产品主要零部件材料


型号

零件名称

阀体、阀盖

闸板

阀体密封圈

阀杆

填料

Z741T-10

灰铸铁

灰铸铁镶或堆焊铜合金

灰铸铁镶或堆焊铜合金

碳素钢或铬不锈钢

石棉石墨

Z741W-10

灰铸铁本体材料

灰铸铁本体材料

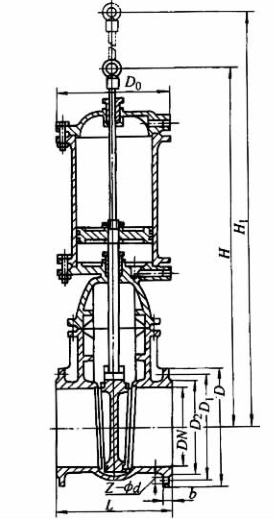

产品主要尺寸


DN

L

D

D1

D2

b

z×Φd

H

H1

D0

重量/kg

100

230

215

180

155

22

8×Φ18

525

641

210

62

150

280

280

240

210

24

8×Φ23

733

898

275

115

200

330

335

295

265

26

8×Φ23

909

1113

335

170

250

380

390

350

320

28

12×Φ23

1055

1305

370

255

300

420

440

400

368

28

12×Φ23

1315

1635

410

345

350

450

500

460

428

30

16×Φ23

1326

1697

485

515

400

480

565

515

482

32

16×Φ25

1515

1925

515

665
