WZ40H-40波纹管闸阀
产品工作原理和用途：
WZ40H-40 型波纹管闸阀：手动驱动、法兰式连接、明杆楔式弹性闸板结构，阀座密封面材料为不锈钢、公称压力 PN40、阀体材料为碳素钢的波纹管闸阀。
纹管闸阀的阀杆采用波纹管及填料双重密封结构，确保阀杆处的无泄漏密封，应用于电站、天然气、氨、真空、冷冻系统、热油、热水系统，特别适用于易燃、易爆、有毒及贵重介质的管路。
产品结构特点：
1、结构简单，制造和维修比较方便。
2、工作行程小，启闭时间短。
3、密封性好，密封面间磨擦力小，寿命较长。
4、流体阻力大，开启和关闭时所需力较大。
5、不适用于带颗粒、粘度较大、易结焦的介质。
6、调节性能较差。
产品性能参数：
型号 | PN | 工作压力 / MPa | 适用温度 / ℃ | 适用介质 |
WZ40H-40 | 40 | 4.0 | ≤ 425 | 无腐蚀性介质 |
产品主要零件材料：
型号 | 材料 | ||||
阀体、阀盖、闸板 | 阀杆 | 密封面 | 填料 | 波纹管 | |
WZ40H-40 | 碳素钢 | 铬不锈钢 | 铬不锈钢或碳钢堆焊硬质合金 | 柔性石墨或夹不锈钢丝柔性石墨 | 奥氏体不锈钢 |

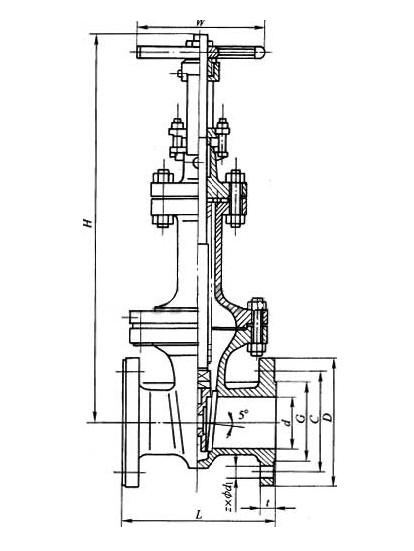

产品主要尺寸：
DN | H | L | W | t | d | G | C | D | z×ød1 |
20 | 311 | 152.5 | 110 | 16 | 20 | 43 | 82.5 | 120 | 4×ø18 |
25 | 442 | 165 | 150 | 17.5 | 25 | 51 | 89 | 125 | 4×ø18 |
40 | 509 | 190.5 | 150 | 21 | 42 | 73 | 114.5 | 155 | 4×ø22 |
50 | 624 | 216 | 200 | 22.4 | 51 | 92 | 127 | 165 | 8×ø19 |
80 | 744 | 283 | 250 | 28.5 | 76 | 127 | 168 | 210 | 8×ø22 |
100 | 906 | 305 | 250 | 31.8 | 102 | 157 | 200 | 254 | 8×ø22 |
150 | 1148 | 403 | 350 | 36.6 | 152 | 216 | 270 | 318 | 12×ø22 |
200 | 1404 | 419 | 400 | 41.2 | 203 | 270 | 330 | 381 | 12×ø25 |
250 | 1724 | 457 | 450 | 47.8 | 254 | 324 | 387.5 | 444 | 16×ø29 |
