闸阀系列

DZ11H、DZ11Y 150-800Lb锻钢低温闸阀


DZ11H、DZ11Y型 150(Lb)~800(Lb)锻钢低温闸阀:手动、内螺纹(丝口)连接、明杆楔式单闸板,DZ11H 阀座密封面材料为 Gr3 系不锈钢、DZ11Y 阀座密封面材料为硬质合金,压力等级 150Lb~800Lb,阀体为碳素钢的低温型闸阀。


产品性能参数


型号

压力级 (LB)

工作压力 (MPa)

适用温度 (℃)

适用介质

DZ11H-150(Lb)

150

2.0

≤425

水、蒸汽、油品

DZ11H-300(Lb)

300

5.0

DZ11H-600(Lb)

600

10.0

DZ11H-800(Lb)

800

14.0

DZ11Y-150(Lb)

150

2.0

≤425

水、蒸汽、油品

DZ11Y-300(Lb)

300

5.0

DZ11Y-600(Lb)

600

10.0

DZ11Y-800(Lb)

800

14.0

产品主要零件材料


型号

材料

阀体、阀盖、闸板

阀杆

密封面

填料

DZ11H-150(Lb)

碳素钢

铬不锈钢

铬不锈钢或碳钢堆焊硬质合金

柔性石棉

DZ11H-300(Lb)

DZ11H-600(Lb)

DZ11H-800(Lb)

DZ11Y-150(Lb)

碳素钢

铬不锈钢

铬不锈钢或碳钢堆焊硬质合金

柔性石棉

DZ11Y-300(Lb)

DZ11Y-600(Lb)

DZ11Y-800(Lb)

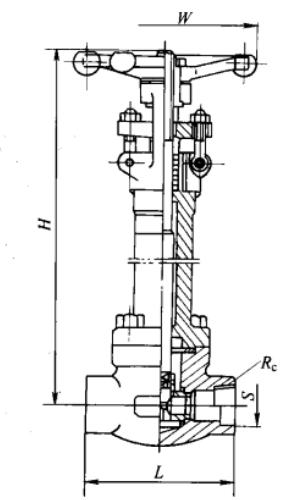

产品主要尺寸


DN

S/mm

T/in

W/mm

H(开)/mm

重量/kg

in

mm

JNSI

JIS

½

15

21.8

22.2

½

125

333

7.1

¾

20

27.1

27.7

¾

125

360

9.4

1

25

33.8

34.5

1

160

407

13.5

32

42.6

42.2

160

475

15.0

40

48.7

49.1

180

475

17.8

2

50

61.1

61.1

2

200

551

28.0
