安全阀系列

A28H外螺纹连接弹簧带扳手微启式安全阀


A28型带扳手弹簧全启式安全阀是一种用于无毒无害及非易燃易爆气体或液体介质的管道及容器等设备作为超压保护的最终安全保护装置,该类型安全阀采用弹簧直接载荷式,螺纹连接,阀盖封闭式结构,带提升扳手。



产品主要性能参数

型号

整定压力/Mpa

密封试验压力/Mpa

排放压力/Mpa

回座压力/Mpa

开启高度/mm

适用温度/℃

排量系数

适用介质

A28H-10Q

Pk=0.1-1.0

Pk<0.3,pk-0.03

Pk>0.3时,90%整定压力

≤1.03*整定压力

≥90%整定压力

≥1/4喉径

≤200

0.7

蒸汽

A28H-16

A28H-16C

产品主要零部件材料

型号

零件名称

阀体、阀盖

阀座、阀瓣

弹簧座、阀杆

弹簧

调节螺母

阀帽

A28H-10Q

球墨铸铁

2Cr13

2Cr13

50CrVA

碳钢

灰铸铁

A28H-16

灰铸铁

A28H-16C

碳素钢

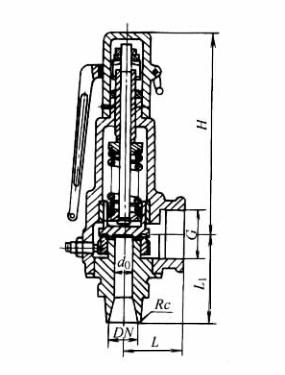

产品主要尺寸

公称通径DN/mm

进口螺纹Re/in

出口螺纹G/in

尺寸/mm

重量/kg

d0

L

L1

H

G

15

Re1/2

G3/4

10

35

50

140

30

6.2

20

Re3/4

G1

15

40

55

150

34

7.4

25

Re1

G1(1/4)

20

45

65

170

40

8

32

Re1(1/4)

G1(1/2)

25

55

85

260

48

10

40

Re1(1/2)

G2

32

60

90

280

56

12

50

Re2

G2(1/2)

40

75

105

320

66

14

80

Re3

G4

65

110

135

420

100

20
