安全阀系列

A38Y双联弹簧带扳手全启式安全阀


A38Y双联弹簧带扳手全启式安全阀是在一个变径的Y型三通接头上配置两个同样规格A48Y型的安全阀,以满足变排量或大排量的设备保护需求,其公称通径是指Y型进口接管的公称通径,Y型三通接头与阀门的配置组合如下:

A38Y公称通径 65 80 100 150

配置A48Y型的阀门公称通径 40 65 80 125



产品主要性能参数

型号

整定压力范围/Mpa

排放压力/Mpa

回座压力/Mpa

密封试验压力/Mpa

开启高度/Mpa

适用介质适用温度℃

排量系数

A38Y-16C

0.1-1.6

≤1.1倍整定压力

≥85%整定压力

整定压力≥0.3时为0.9*整定压力

≥1/4喉径

空气、热无腐蚀性气体等

≤350

0.7

A38Y-25

1.3-2.5

A38Y-40

1.6-4.0

A38Y-64

2.5-6.4

产品主要零部件材料

零件名称

阀体、弹簧座、弹簧导向垫

弹簧

调节螺杆

阀体

阀盖

材料

碳素铸钢

2Cr13

50CrVA

不锈钢

碳素铸钢或球铁

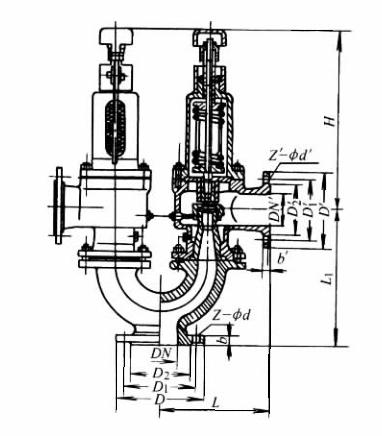

产品主要尺寸

A38Y-16C

65

20

165

125

100

20

3

4-18

40

150

110

85

16

3

4-18

198

100

165

225

636

80

32

200

160

135

20

3

8-18

65

185

145

120

20

3

4-18

230

120

190

265

817

100

40

220

180

155

22

3

8-18

80

200

160

135

20

3

8-18

293

140

265

265

921

150

80

285

240

210

24

3

8-23

125

250

210

185

22

3

8-18

320

175

250

420

1097

A38Y-25

65

20

165

125

100

20

3

4-18

40

150

110

85

16

3

4-18

198

100

165

225

636

80

32

200

160

135

22

3

8-18

65

185

145

120

20

3

4-18

230

120

190

265

817

100

40

230

190

160

24

3

8-23

80

200

160

135

20

3

8-18

293

140

265

265

921

150

80

300

250

218

30

3

8-26

125

250

210

185

22

3

8-18

320

175

250

420

1097

A38Y-40

65

20

165

125

100

88

20

3

4

4-18

40

150

110

85

16

3

4-18

198

100

165

225

636

80

32

200

160

135

121

22

3

4

8-18

65

185

145

120

20

3

4-18

230

120

190

265

817

100

40

235

190

160

150

24

3

4.5

8-23

80

200

160

135

20

3

8-18

293

140

265

265

921

150

80

300

250

218

204

30

3

4.5

8-26

125

250

210

185

22

3

8-18

320

175

250

420

1097
