YA42H安全溢流阀

产品工作原理和用途：

安全溢流阀在系统中起安全保护作用。当系统压力超过规定值时，安全阀汀开，将系统中的一部分气体排入大气，使系统压力不超过允许值，从而保证系统不因压力过高而发生事故。

YA42H、YA802Y型安全溢流阀适用于工作温度≤200℃的石油、化工以及其它液压输送管路中，作为设备的超压保护装置。

产品结构特点：

既能克服通常直动式结构的阀在大流量或高压力场合受弹簧及阀结构尺寸所限、难以使用及卸流流量对调压偏差影响大的缺点，又能克服先导式结构的阀反应速度慢、制造成本高、使用可靠性差的缺点；同时能减轻上述两种结构阀在开启、关闭时的溢流特性曲线重复性差、粘滞现象严重等状况，减小阀的压力不灵敏区。

产品性能参数：

型号	公称压力	开启压力分级	工作温度（℃）	适用介质
AY42H-160 YA802Y-160	16	6.3～16.0	200	水、油品等
AY42H-250 YA802Y-250	25	10.0～25.0
AY42H-400 YA802Y-400 YA802Y-600	40.0-60.0	20.0～60.0

产品主要零件材料：

零件名称	材料
阀体	碳钢
阀座	不锈钢
阀瓣	不锈钢
阀盖	焊接件
弹簧	50CrVA

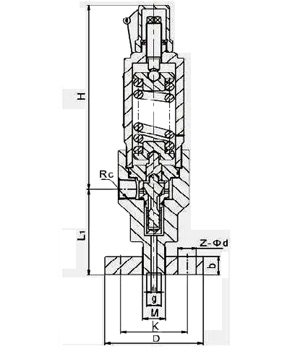

产品主要尺寸：

型号	公称通径 DN	B	D	Z-Φd	M	do	K	L1	Rc	b	ɡ	≈H
YA42H-160 YA42H-250 YA42H-400	10	95	105	4-18	M33×3	10	88	117	Rc3/4〞	25	20	248
	15	105	135	6-26	M48×3	15	95	140	Rc1〞	25	25	290
	20	135	200	6-29	M56×3	20	145	170	Rc11/2〞	40	30	356
	25	140	200	6-29	M64×3	25	145	173	Rc2〞	40	38	440
	32	160	210	6-29	M64×3	32	155	181	Rc21/2〞	40	40	520
