HFAF4QH风机专用安全阀



HFAF4QH风机专用安全阀


产品工作原理和用途:

风机安全阀是我公司针对传统安全阀存在的问题,并结合风机的特定工况和参数而研制开发的一种新型的阀门产品,它用于保护风机及设备的安全,当风机及设备中的压力异常升高到某一规定值(安全阀的开启压力)时,安全阀能够自动开启并排放介质,以防止压力继续升高,当风机及设备中的压力降低到某一规定值(安全阀的回座压力)时,安全阀自动关闭。

产品结构特点:

1、由于风机主要用于低压空气介质,因此风机安全阀取消了出口排放法兰,而采用阀体四周均布的小孔直接排放介质,同时将弹簧腔体直接设置在阀瓣背部,采用上述专利结构后,阀门的结构更为紧凑,介质的排放更加通畅,而阀门的重量却只有传统安全阀的1/3~1/5。

2、风机安全阀在阀瓣与阀座间采用了压力积聚槽的专利结构设计,与传统安全阀采用调节圈及定为螺钉的结构相比较,结构更加简单,阀门的使用也更加方便,而阀门的性能却更加稳定。
3、传统安全阀的最低开启压力一般为0.1MPa,而用于风机的安全阀,其开启压力往往要求低于0.1MPa,传统安全阀即使改用刚度较小的弹簧,在低压下也不能准确、灵敏的动作。而风机安全阀设计的开启压力范围为0.02~0.2MPa,因此风机安全阀在低压下能够非常准确、灵敏的动作。
4、风机安全阀的弹簧通过阀杆作用在阀瓣上的力作用点与阀瓣密封面非常接近,而传统安全阀力的作用点远离阀瓣密封平面,因此,与传统安全阀相比,风机安全阀的动作性能更加稳定可靠。
5、传统安全阀通过出口通道向一个方向排放介质,因此介质排放时容易引起系统的振动,而风机安全阀是通过阀体上周向均布的小孔向四周均匀排放介质,因此,阀门动作时平稳无振动。
6、风机安全阀没有调节圈,使用非常简单,安全阀出厂时已按用户要求的开启压力调试好,用户直接将安全阀安装在系统上即可使用。



产品性能参数:

适用温度

250℃

180℃

适用介质

空气等
弱腐蚀性气体介质

硝酸类腐蚀性气体介质

弹簧
压力级
MPa

0.02~0.035;0.035~0.045;0.045~0.06;
0.06~0.08;0.08~0.11;0.11~0.15;0.15~0.20;

产品主要零件材料:

型号

材料

AF4QH-10C

AF4QW-10P

AF4QW-10P8

AF4QW-10P3

AF4QW-10R

AF4QW-10R8

AF4QW-10R3

阀体

WCB

WCB

ZG1Cr18Ni9Ti

CF8

CF3

ZG1Cr18Ni12Mo2Ti

CF8M

阀盖

WCB

ZG1Cr18Ni9Ti

CF8

CF3

ZG1Cr18Ni12Mo2Ti

CF8M

CF3M

阀座

2Cr13

1Cr18Ni9Ti

0Cr18Ni9

00Cr19Ni10

1Cr18Ni12Mo2Ti

0Cr17Ni12Mo2

00Cr17Ni14Mo2

阀瓣

2Cr13

1Cr18Ni9Ti

0Cr18Ni9

00Cr19Ni10

1Cr18Ni12Mo2Ti

0Cr17Ni12Mo2

00Cr17Ni14Mo2

反冲盘

2Cr13

1Cr18Ni9Ti

0Cr18Ni9

00Cr19Ni10

1Cr18Ni12Mo2Ti

0Cr17Ni12Mo2

00Cr17Ni14Mo2

阀杆

2Cr13

1Cr18Ni9Ti

0Cr18Ni9

00Cr19Ni10

1Cr18Ni12Mo2Ti

0Cr17Ni12Mo2

00Cr17Ni14Mo2

弹簧

50CrVA

50CrVA(表面包覆氟塑料)

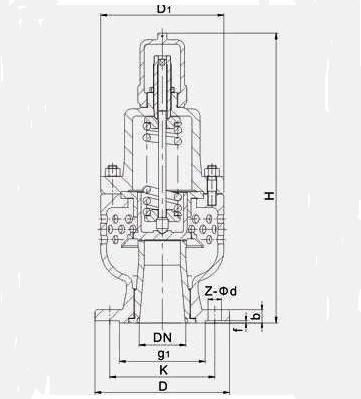

产品主要尺寸:

公称压力

公称通径
DN

尺 寸

D

K

ɡ1

b

f

Z-φd

D1

≈H

PN1.0MPa
(PN10bar)

40

145

110

85

16

3

4-18

100

250

50

160

125

100

16

3

4-18

115

272

65

180

145

120

18

3

4-18

140

285

80

195

160

135

20

3

4-18

172

296

100

215

180

155

20

3

8-18

212

425

125

245

210

185

22

3

8-18

254

450

150

280

240

210

22

3

8-23

280

480
