安全阀系列

ANA42F内装式安全阀



ANA42F内装式安全阀

产品工作原理和用途:


一种由进口静压开启的自动泄压防护装置,它是压力容器最为重要的安全附件之一,它的功能是:当容器内压力超过某一定值时,依靠介质自身的压力自动开启阀门,迅速排出一定数量的介质。当容器内的压力降到允许值时,阀又自动关闭,使容器内压力始终低于允许压力的上限,自动防止因超压而可能出现的事故。

ANA42F型内装式安全阀主要用于铁路和汽车石油液化气槽车或地面液化气储罐上,起超压安全保护作用。

产品结构特点:

内装式安全阀其弹簧是直接裸露在外面的,缺点一是在运输、安装的过程中容易损坏,而且很容易被介质腐蚀,导致整定压力不准确,严重时弹簧断裂,介质从阀口处泄漏,发生不可预料的后果。缺点二是当内装式安全阀在开启或关闭时,下弹簧座与弹簧的伸缩引起的快速移动在液相介质中产生很大的阻力,同时可能会产水击现象,直接影响到阀门的整定压力、启闭压力、开启高度、回座密封性等性能。


产品主要零件材料:

NO.

零件名称

材料

1

阀瓣

碳钢

2

密封垫

聚四氟乙烯

3

阀体

碳钢

4

阀杆

1Cr18Ni9Ti

5

阀座

碳钢

6

支架

碳钢

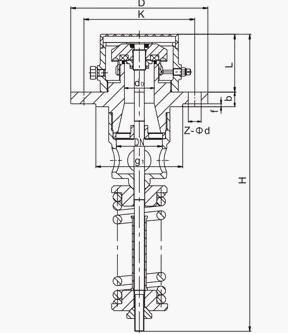

产品主要尺寸:

公称通径

尺寸

L

D

D1

D2

do

b

f

Z-ød

H≈

50

95

160

125

100

34

20

3

4-18

376

80

99

235

190

149

52

25

4.5

8-22

512
