AF46Y先导式安全阀

产品工作原理和用途：

该安全阀是利用导阀来感测被控压力信号并给出信号，当安全阀前的压力低于整定压力时，导阀和主阀都处于无泄漏的关闭状态。主阀通过导阀的供应导管，作用于导阀阀座和主阀阀芯顶部，由于阀芯的顶部大于底部（阀座区）有一股大的作用力使阀芯保持向下，阀前压力越接近整定压力关闭越严密，这种自密封结构在主阀硬软双质密封副作用下，净密封力随着管道压力增加和接近设定点而增加。当阀前压力达到或超过整东压力时，导阀开启，主阀迅速打开，介质排放；当阀前压力回到整定压力以下时，导阀关闭，主阀也随之关闭。

AF46Y先导式安全阀是一种新颖结构的安全泄压阀。主要用于石油天然气、化工、电力、冶金和城市燃气等领域，是受压设备、容器或管路上的最佳超压保护装置。

产品结构特点：

先导式安全阀其主要优点是变弹簧直接作用为导阀间接作用，提高了动作的灵敏度，而且主阀采用套筒活塞式，双重密封阀座结构，动作精度高、重复性好、回座快、不泄漏、能带高背压排放、工作等命长、工作稳定可靠，它还可在线调校，反复启跳排放后，仍然能自动回座，关闭严密，操作维护方便。

产品性能参数：

型号	公称压力 PN (MPa)	强度试验压力(MPa)	弹簧压力级(MPa)	主要性能参数				开启高度(mm)	适用介质	适用温度	额定排量系数Kdr≈
型号	公称压力 PN (MPa)	强度试验压力(MPa)	弹簧压力级(MPa)	整定压力(MPa)	密封试验压力(MPa)	排放压力≤(MPa)	回座压力≥(MPa)	开启高度(mm)	适用介质	适用温度	额定排量系数Kdr≈
AF46Y-16	1.6	2.4	0.8～1.6	0.8	0.78	0.82	0.73	1/4喉径	空气、天然气、含硫天然气	-29℃ 130℃	0.8
				1.0	0.95	1.03	0.92
				1.3	1.26	1.34	1.2
				1.6	1.56	1.65	1.49
AF46Y-25	2.5	3.8	1.3～２.５	1.3	1.26	1.34	1.2
				1.6	1.56	1.65	1.49
				2.0	1.96	2.06	1.86
				2.5	2.46	2.56	2.30
AF46Y-40	4.0	6.0	２.０～４.０	2.0	1.96	2.06	1.86
				2.5	2.46	2.56	2.30
				3.2	3.16	3.26	2.93
				4.0	3.94	4.08	3.67
AF46Y-64	6.4	9.6	３.２～６.４	3.2	3.16	3.26	2.93
				4.0	3.94	4.08	3.67
				5.0	4.92	5.1	4.59
				6.4	6.25	6.50	5.82
AF46Y-100	10.0	15.0	５.８～１０.０	5.0	4.92	5.1	4.59
				6.4	6.25	6.50	5.82
				8.0	7.80	8.23	7.4
				10.0	9.70	10.3	9.28

产品主要零件材料：

零件名称	材料	零件名称	材料
阀体、阀盖	WCB	阀座	硬质合金
阀芯	硬质合金	阀芯垫	耐油橡胶
阀套	2Cr13	活塞	2Cr13
弹簧	60Si2Mn	阀杆	2Cr13

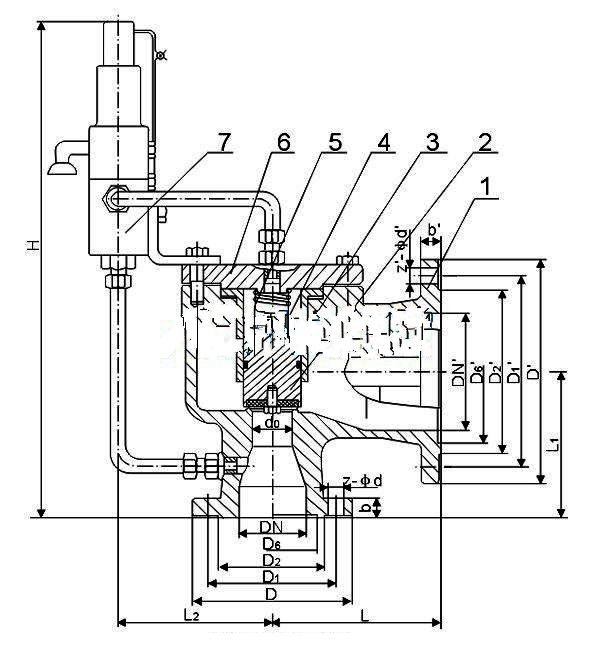

产品主要尺寸：

AF46Y-16

公称通径DN(mm)	阀芯直径do(mm)	尺寸(mm)
公称通径DN(mm)	阀芯直径do(mm)	D	D1	D2	b	Z-φd	DN′	D′	D1′	D2′	b′	Z′-φd	L	L1
25	15	115	85	65	16	4-14	32	140	100	76	18	4-18	100	95
32	20	140	100	76	18	4-18	40	150	110	84	18	4-18	115	105
40	25	150	110	84	18	4-18	50	165	125	99	20	4-18	120	110
50	32	165	125	99	20	4-18	65	185	145	118	20	4-18	135	120
80	50	200	160	132	20	8-18	100	220	180	156	22	8-18	170	150
100	65	220	180	156	22	8-18	125	250	210	184	22	8-18	205	185
150	100	285	240	211	24	8-23	200	340	295	266	24	12-23	255	235
200	150	340	295	266	24	12-23	250	405	355	319	26	12-27	310	280

AF46Y-25

公称通径DN(mm)	阀芯直径do(mm)	尺寸(mm)
公称通径DN(mm)	阀芯直径do(mm)	D	D1	D2	b	Z-φd	DN′	D′	D1′	D2′	b′	Z′-φd	L	L1
25	15	115	85	65	16	4-14	32	140	100	76	18	4-18	100	95
32	20	140	100	76	18	4-18	40	150	110	84	18	4-18	115	109
40	25	150	110	84	18	4-18	50	165	125	99	20	4-18	120	110
50	32	165	125	99	20	4-18	65	185	145	118	20	4-18	135	120
80	50	200	160	132	24	8-18	100	220	180	156	22	8-18	170	150
100	65	235	190	156	24	8-22	125	250	210	184	22	8-18	205	185
150	100	300	250	211	28	8-26	200	340	295	266	24	12-23	255	235
200	150	360	310	274	30	12-27	250	405	355	319	26	12-27	310	280

AF46Y-40

公称通径DN(mm)	阀芯直径do(mm)	尺寸(mm)
公称通径DN(mm)	阀芯直径do(mm)	D	D1	D2	D6	b	Z-φd	DN`	D`	D1`	D2`	b`	Z`-φd	L	L1
25	15	115	85	65	58	16	4-14	32	140	100	76	18	4-18	100	95
32	20	140	100	76	66	18	4-18	40	150	110	84	18	4-18	115	105
40	25	150	110	84	76	18	4-18	50	165	125	99	20	4-18	120	110
50	32	165	125	99	88	20	4-18	65	185	145	118	22	8-18	135	120
80	50	200	160	132	121	24	8-18	100	235	190	156	24	8-23	170	150
100	65	235	190	156	150	24	8-22	125	270	220	184	26	8-27	205	185
150	100	300	250	211	204	28	8-26	200	360	310	274	30	12-27	255	235

AF46Y-64

公称通径DN(mm)	阀芯直径do(mm)	尺寸(mm)
公称通径DN(mm)	阀芯直径do(mm)	D	D1	D2	D6	b	Z-φd	DN`	D`	D1`	D2`	D6`	b`	Z`-φd	L	L1
25	15	135	100	78	58	22	4-18	32	140	100	76	66	18	4-18	130	110
32	20	150	110	82	66	24	4-23	40	150	110	84	76	18	4-18	135	115
40	25	165	125	95	76	24	4-23	50	165	125	99	88	20	4-18	145	120
50	32	175	135	105	88	26	4-23	65	185	145	118	110	22	8-18	160	130
80	50	210	170	140	121	30	8-23	100	235	190	156	150	24	8-23	175	160
100	65	250	200	168	150	32	8-25	125	270	220	184	176	26	8-26	220	195
