25P先导薄膜式蒸汽减压阀


25P先导薄膜式蒸汽减压阀


产品工作原理和用途:

本系列减压阀是本公司参考国外先进产品而研制开发成功的新型先导式超大膜片减压阀,本产品在普通减压阀的基础上做了很大的改进.膜片采用了新型材料,并大大加式了式作面积,因此阀门上游压力或下游负荷细微的变化都能及时准确的反馈到主阀膜片,来调节主阀的开度,确保下游压力的稳定。

产品结构特点:

    最大减压比高达20:1,过去的两段减压现在用一段即可实现。由于膜片大,又采用外部检测构造,可以控制稳定的二次侧压力。由于Cv值大,流量及控制能力的飞跃提高,比通常的公称通径小1~2个号码的产品也可使用。由于阀门为单球形,其密封性提高,渗漏量极小。

可管理0.02Mpa以下的低压。


产品性能参数:

称压力(MPa)

2.5

壳体试验压力(MPa)

3.75

密封试验压力(MPa)

2.5

最高进口压力(MPa)

2.5

出口压力范围(MPa)

0.02-1.6

压力特性偏差(MPa)

GB12246-1989

流量特性偏差(MPa)

GB12246-1989

渗漏量

GB12245-1989

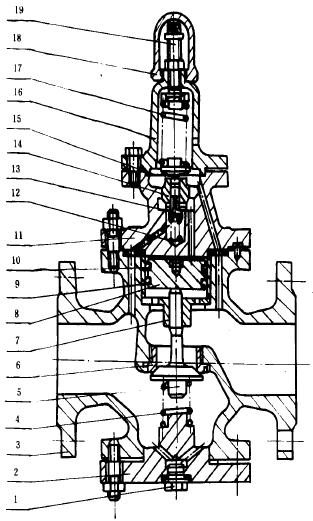

产品主要零件材料:

零件名称

零件材料

阀体、阀盖

WCB

阀座

2Cr13

阀瓣

2Cr13

阀杆

2Cr13

膜片

1Cr18Ni9Ti

调节弹簧

60Si2Mn

产品主要尺寸:

DN

L

H1

H

D

15

147

235

145

207

20

154

235

145

207

25

160

235

145

207

32

180

250

160

220

40

16

250

160

220

50

230

270

180

220
