产品工作原理和用途：

Y110X减压稳压阀主体由阀体、弹簧罩、丝堵、阀芯、活塞套、阀座、限位母和橡胶膜片等零件组成。此阀为常开型弹簧膜片式，阀后压力可调，通过改变截流口，造成压力损失，实现减压。此阀为上进下出，当阀后压力通过压力反馈机构传到橡胶片下和阀芯上，使阀瓣和截流口保持相应位置，当达到调定值截流口阀关闭实现减静压，当阀后压力低于调定值时，由弹簧的压力向下压阀芯又打开了截流口进行增压，保证阀后压力不超过调定值，由于P1作用面与P2作用面为1：10，阀后0.1MPa的力可以平衡阀前1MPa的力，故有稳压作用。

产品结构特点：

工作中既减动压，也减静压，既可水平安装，也可垂直安装，在高层建筑建筑冷热供水系统中完全可以代替分区供水中的分供水箱，在气压罐和变速泵供水系统中是解决高层底部供水压力大的理想产品，安装此阀门可实现代压、等压供水可节水、节能、减小噪音和延长管路及生器具的使用寿命，安装此阀可简化供水系统中的设备，可降低工程造价，此阀更换部分零件，还可以应用在工业生产中需要减压的场合。如：压缩空气、低稳蒸气、油类等。

产品性能参数：

公称压力(Mpa)	1.01.62.5	壳体试验压力(Mpa)	1.52.43.75
密封试验压力(Mpa)	1.01.62.5	最高进口压力(Mpa)	2.5
出口压力范围(Mpa)	0.2-0.80.2-1.00.4-1.6	压力特性偏差(Mpa)	△P2PGB12244-1989
流量特性偏差(Mpa)	P2GGB12244-1989	渗漏量	0
工作温度	0℃-80℃

产品主要零件材料：

零件名称	弹簧罩、阀体、阀盖	橡胶膜片	密封垫	调节弹簧	活塞、缸套	阀杆
材料	灰铸铁、铸钢	尼龙强化橡胶	丁腈橡胶	硅锰钢	不锈钢	铜、不锈钢

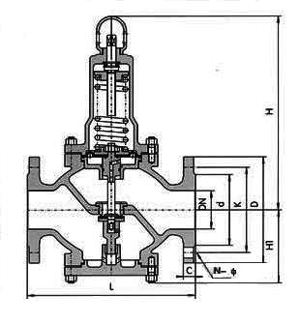

产品主要尺寸：

型号	尺寸(mm)
Y110X-16 Y110X-16C	管螺纹G	1/2	3/4	1	11/4	11/2	2
	L	100	100	120	150	150	180
	H1	135	135	152	180	196	201
	H2	41	41	45	53	56	58
