Q41F46衬氟球阀

产品工作原理和用途:

Q41F46衬氟球阀是为各种强腐蚀性介质管路的启闭控制而设计。Q41F46 型衬氟球阀内腔及球体均采用高压注塑工艺衬有耐腐蚀、耐老化的聚全氟乙丙稀(F46),故具有可靠的耐腐蚀性和密封性。广泛用于化工、石油、冶金、医药等工业部门,实现对生产过程中酸、碱等强腐蚀介质的调节或切断,在水处理过程控制中使用效果最明显。是目前防腐阀门设备最理想的选择之一。

Q41F46系列衬氟球阀采用氟塑料衬里,壳体采用熔模精密铸造,强度高、外观光洁,与液体接触部分全部为氟塑料,因此可在-50℃~180℃范围内长期使用于任意浓度的腐蚀性管路、管线工作。

产品结构特点:

1、采用氟塑料衬里层的球阀,具有极高的化学稳定性,可以适用除“熔融碱金属和元素氟”,以外其它任何强腐蚀性质。

2、采用全通径、浮动球结构,阀门可在整个压力范围内进行无泄漏关闭,更便于管路系统的通球扫线和管路维护。

3、启闭件球体与阀杆铸(锻)为一体,杜绝了由于压力变化引起阀杆冲击承压件内的可能性,从根本上保证了工程中的使用安全性。

4、结构紧凑合理,阀体内腔空间最小,减小了介质滞留,另外,特殊的模压工艺,使密封面致密度良好,加之人字环形PTFE填料组合,使阀门达到零泄漏。

5、两片式、三片式结构可适应各种不同要求的管路系统和工况条件,其中三片球阀允许主阀体与两侧阀体分离,可实现在线快速更换、维修。

产品性能参数:

型号

Q41F46-10

Q41F46-16

Q41F46-10C

Q41F46-16C

工作压力(MPa)

1.0

1.6

1.0

1.6

适用温度(℃)

-10~150

-20~150

适用介质

腐蚀性介质

产品主要零件材料:

零件名称

灰铸铁

铸钢

不锈耐酸铸钢

超低碳不锈耐酸铸钢

Z

C

P

R

PL

RL

阀体/阀盖

HT250

WCB

CF8

CF8M

CF3

CF3M

球体/阀杆

WCB

CF8

CF8M

CF3

CF3M

衬里/阀座

PCTEF(F3)、FEP(F46)、PFA(可溶性F4)、PP、PO

填料压盖

WCB

CF8

CF8M

CF3

CF3M

填料

PTFE(F4)

PTFE(F4)

PTFE(F4)

支架

35

1Cr18Ni9Ti

1Cr18Ni9Ti

螺栓

35

1Cr17Ni2

1Cr18Ni2

紧固螺母

45

0Cr18Ni9

0Cr18Ni9

操作手柄

WCB

WCB

WCB

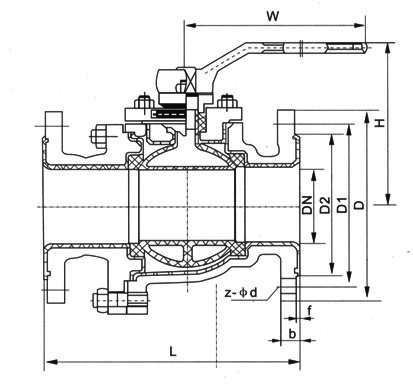

产品主要尺寸:

公称通径

标准值

参考值

DN

(mm)

NPS

(inch)

L

D

D1

D2

f

b

Z-φd

W

D0

H

WT(Kg)

PN1.0MPa

15

1/2

130

95

65

45

2

14

4-φ14

120

80

2.5

20

3/4

140

105

75

55

2

16

4-φ14

140

90

3

25

1

150

115

85

65

2

16

4-φ14

160

100

4.5

32

11/4

165

135

100

78

2

18

4-φ18

160

110

5.7

40

11/2

180

145

110

85

3

18

4-φ18

200

120

7

50

2

200

160

125

100

3

20

4-φ18

250

135

9.5

65

21/2

220

180

145

120

3

20

4-φ18

300

145

15

80

3

250

195

160

135

3

22

4-φ18

350

185

19

100

4

280

215

180

155

3

22

8-φ18

400

195

33

125

5

320

245

210

185

3

24

8-φ18

500

210

58

150

6

360

280

240

210

3

24

8-φ23

200

450

93

200

8

457

335

295

265

3

26

8-φ23

240

490

155

250

10

533

390

350

320

3

28

12-φ23

240

550

210
