球阀系列

Q81F三片式卡箍球阀


产品工作原理和用途:

Q81F三片式卡箍球阀属于手动类球阀。球阀是用带有圆形通道的球体作启闭件,球体随阀杆转动实现启闭动作的阀门。球阀的启闭件是一个有孔的球体,绕垂直于通道的轴线旋转,从而达到启闭通道的目的。此阀门适用于城建、化工、冶金、石油、制药、食品、饮料、环保。

产品结构特点:

1、卡箍球阀的连接操作是非常简易,无需特殊的专业技能,普通工人经过简单的培训即可操作。

  2、卡箍球阀操作简单,所需要的操作空间变小,这为日后的维修带来了许多方便条件。

  3、维修和更换时,只需松开两片卡箍即可任意更找、转动、修改一段管道。不需破坏周围墙体,减少了维修时间和维修费用。

产品性能参数:

公称压力

1.6-6.4MPa

适用稳定范围

-20~232℃~350℃

适用介质

水、油、气及某些腐蚀性液体(W。O。G)

产品主要零件材料:

零件名称

材质

阀体

不锈钢CF8M

密封圈

聚四氟乙烯PTFE

阀盖

不锈钢CF8M

球体

不锈钢SS316

阀杆

不锈钢SS316

螺母

不锈钢SS304

垫圈

不锈钢SS304

手柄套

塑料

手柄

不锈钢SS304

阀杆螺母

不锈钢SS304

填料压盖螺母

不锈钢SS304

挂锁装置

不锈钢SS304(OQTION)

止推垫圈

聚四氟乙烯PTFE

螺栓

不锈钢SS304

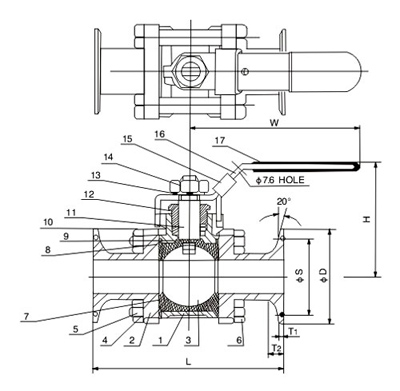

产品主要尺寸:

SIZE

1/2"

3/4"

1"

1-1/4"

1-1/2"

2"

2-1/2"

3"

4"

PORT

9.6

15.9

22.2

28.5

34.9

47.5

60.2

72.9

97.4

L

75

90

100

110

125

150

190

220

270

D

25.0

25.0

50.4

50.4

50.4

63.9

77.4

90.0

118.9

S

2.024

2.24

43.60

43.60

43.60

56.30

70.60

83.30

110.30

H

64

67

83

89

100

108

150

161

180

T1

-

-

2.85

2.85

2.85

2.85

2.85

2.85

2.85

T2

3.63

3.63

4.75

-

-

-

-

-

-

E

125

125

140

140

200

200

250

250

290
