氧气专用球阀


产品工作原理和用途:

氧气专用球阀作为冶金工业中输送氧气管路上的启闭装置较其它通用阀门相比有许多特别严格的要求。因为氧气属易燃易爆危险品所以必需防泄漏、防静电、防火花以避免发生事故。 在结构上设计为阀瓣启闭时阀杆只升降而不转动有效地降低了密封副磨损、填料磨损和上密封磨损侧法兰上装有接地螺钉避免产生静电火花阀杆外露部分用有机玻璃密闭封盖用以防尘防油。

产品结构特点:

除了具有普通阀门用特点外,又鉴于它采用了质地优良的铜材质制造,又具有耐腐蚀、阻燃性能好、导电性好、传热性快等优点

操作快速灵便,流阻小,安全可靠,而且使用寿命长(密封副冲刷小)。

产品性能参数:

公称通径(DN)

15-350

公称压力(MPa)

1.6

2.5

4.0

试验压力
(MPa)

强度

2.4

3.75

6.0

密封

1.76

2.75

4.4

工作温度

≤150℃

适用介质

氧气

产品主要零件材料:

阀体
Body

WCB

ZG1Cr18Ni9Ti

CF8

CF3

ZG1Cr18Ni12Mo2Ti

CF8M

CF3M

球体阀杆
Ball Stem

2Cr13

1Cr18Ni9Ti

304

304L

1Cr18Ni12Mo2Ti

316

316L

阀座
Seat

聚四氟乙烯PTFE加坡纤增强聚四氟乙烯PTFE+Glass对位聚笨PPL

垫片
Shim

聚四氟乙烯PTFE不锈钢/柔性石墨Stainless Steel/flexible Graphite齿形垫片Tooth Profile Gasket

阀杆座
Stem Seat

聚四氟乙烯PTFE不锈钢/柔性石墨 Stainless Steel/Flexible Graphite

填料
Packing

聚四氟乙烯PTFE增强柔性石墨 Enhanced Flexible Graphite

填料压盖
Gland

WCB

1Cr18Ni9Ti

304

304L

1Cr18Ni12Mo2Ti

316

316L

温度
Temperature

-29~150(聚四氟乙烯 PTFE) -29~200(加玻纤增强聚四氟乙烯 PTFE+GLASS) -29~300(对位聚笨 PPL)

介质
Medium

水蒸汽油品
Water steam
Oil goods

硝酸类 Nitric Acid

强氧化介质
strongey oxidable medium

醋酸类 Acetic Acid

尿素类 Urea

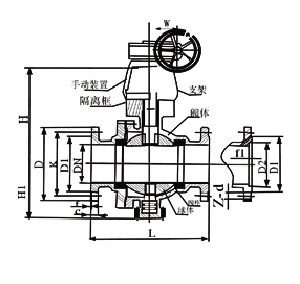

产品主要尺寸:

氧气专用球阀PN1.6MPa主要连接尺寸:

公称通径DN

15

20

25

32

40

50

65

80

100

125

150

200

L

130

140

150

165

180

200

220

250

280

320

360

400

H

59

63

75

85

95

107

140

152

178

252

272

342

W

130

130

160

180

230

230

400

400

650

1050

1050

1410

氧气专用球阀PN2.5MPa主要连接尺寸:

公称通径DN

15

20

25

32

40

50

65

80

100

125

150

200

L

130

140

150

165

180

200

220

250

320

400

400

550

H

59

63

75

97

107

142

152

178

252

272

342

345

W

130

130

160

230

230

400

400

700

1100

1100

1500

1500

氧气专用球阀PN4.0MP主要连接尺寸:

公称通径DN

15

20

25

32

40

50

65

80

100

125

150

200

L

130

140

150

180

200

220

250

280

320

400

400

550

H

59

63

75

97

107

142

152

178

252

272

342

345

W

130

130

160

230

230

400

400

700

1000

1100

1500

1800
