截止阀系列
J41H/J41N/J41Y截止阀
产品工作原理和用途：
J41H/J41N/J41Y截止阀手轮顺时针方向转时,阀杆向下移动，阀瓣下降使密封面密合，将通路切断.逆转时则开启,阀杆提到最高点上密封起用。本阀门增加了一个上密封.在阀门开启状态时，与填料一起两层密封作用,并对填料有一定的保护作用本阀门采用尼龙制品作密封面,填料为软成形填料，上密封也为软材质,密封性能较好。
产品结构特点：
1、结构简单，制造和维修比较方便。
2、工作行程小，启闭时间短。
3、密封性好，密封面间磨擦力小，寿命较长。
产品性能参数：
压力等级 | 常温试验压力（Mpa) | ||||||
壳体 | 密封 | 低气压密封 | |||||
公称压力(Mpa) | 1.6 | 2.4 | 1.76 | 0.6 | |||
2.5 | 3.75 | 2.75 | 0.6 | ||||
4.0 | 6.0 | 4.4 | 0.6 | ||||
适用温度 | -40~+80℃ | ||||||
适用介质 | 天然气， 液化石油气等 | ||||||
产品主要零件材料：
零 件 名 称 | 材 料 |
阀 体 阀 盖 | 碳 素 钢 WCB |
阀 杆 | 铬 不 锈 钢 Cr13 |
阀 瓣 | 25# 密 封 面 尼 龙 1010 |
阀 杆 螺 母 | 青 铜 |
填 料 | 增强聚四氟乙烯成形 |
垫 片 | XB450 |
手 轮 | 球 墨 铸 铁 |

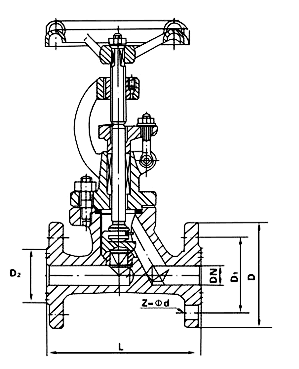

产品主要尺寸：
DN | L | D | D1 | D2 | b | f | z-d | H | D0 |
15 | 130 | 95 | 65 | 45 | 16 | 2 | 4-*14 | 207 | 120 |
20 | 150 | 105 | 75 | 55 | 16 | 2 | 4-*14 | 217 | 120 |
25 | 160 | 115 | 85 | 65 | 16 | 2 | 4-*14 | 219 | 120 |
32 | 190 | 135 | 100 | 75 | 18 | 2 | 4-*18 | 280 | 160 |
40 | 200 | 145 | 110 | 85 | 18 | 3 | 4-*18 | 330 | 200 |
50 | 230 | 160 | 125 | 100 | 20 | 3 | 4-*18 | 350 | 240 |
65 | 290 | 180 | 145 | 120 | 22 | 3 | 8-*18 | 400 | 280 |
80 | 310 | 195 | 160 | 135 | 22 | 3 | 8-*18 | 430 | 320 |
100 | 350 | 135 | 190 | 160 | 24 | 3 | 8-*23 | 465 | 360 |
125 | 400 | 270 | 220 | 188 | 28 | 3 | 8-*25 | 558 | 400 |
150 | 480 | 300 | 250 | 218 | 30 | 3 | 8-*25 | 611 | 400 |
200 | 600 | 360 | 310 | 278 | 34 | 3 | 12-*25 | 710 | 450 |
