WJ21H外螺纹波纹管截止阀


WJ21H外螺纹波纹管截止阀具有双重密封装置,除填料外还有不锈钢波纹管做密封元件。适用于易燃易爆、渗透性强、带放射性的介质,以及对密封性有严格要求的工业管道上。

产品特点

1、产品结构合理、密封可靠、性能优良、造型美观;
2、密封面堆焊Co硬质合金、耐磨、耐腐、抗磨擦性能好、使用寿命长;
3、阀杆调质及表面氮化处理,有良好的抗腐和抗磨擦性能;
4、双重密封,性能更可靠;
5、阀杆升降位置指示更直观;
6、零件材料,法兰和对焊尺寸可根据实际工况或用户要求合理选配,满足各种工程需要。


产品性能参数


型号

公称压力PN/Mpa

试验压力ps/Mpa

适用温度℃

适用介质

壳体

密封(水)

密封(气)

WJ21H-16C

1.6

2.4

1.8

0.6

≤350

水、蒸汽、油品等

WJ21W-16P

≤150

硝酸等

WJ21H-25

2.5

3.8

2.8

≤350

水、蒸汽、油品等

WJ21W-25P

≤150

硝酸等


产品主要零件材料


零件名称

阀体

阀盖

阀杆

波纹管

阀瓣

阀杆螺母

填料

垫片

手轮

WJ21H-16C

WJ21H-25

WCB堆焊不锈钢

WCB

2Cr13

1Cr18Ni9Ti

1Cr18Ni9Ti堆焊硬质合金

ZQAI9-4

柔性石墨

缠绕式垫片

KT35-10

WJ21W-16P

WJ21W-25P

ZG1Cr18Ni9Ti

1Cr18Ni9Ti

柔性石墨或聚四氟乙烯

缠绕式垫片或聚四氟乙烯

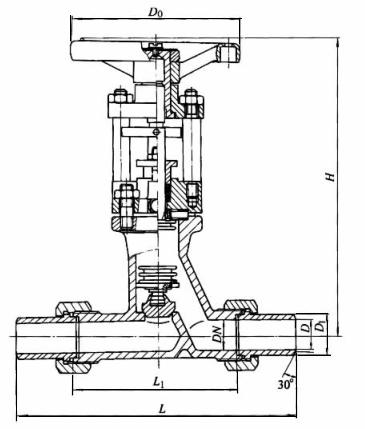

产品主要尺寸


公称压力PN/Mpa

尺寸/mm

L

L1

D

D1

D0

H

10

170

110

12

18

120

214

15

180

110

16

22

120

217

20

214

130

22

28

140

241

25

230

140

27

34

140

244
