截止阀系列

J44H PN300、600Lb夹套截止阀

J44H PN300、600Lb夹套截止阀开启时,阀瓣的开启高度,为公称直径的25%~30%时,流量已达到最大,表示阀门已达全开位置。所以截止阀的全开位置,应由阀瓣的行程来决定。

特点:

结构简单,制造和维修比较方便。

工作行程小,启闭时间短。

密封性好,密封面间磨擦力小,寿命较长。


流体阻力大,开启和关闭时所需力较大。

不适用于带颗粒、粘度较大、易结焦的介质。

调节性能较差。


产品性能参数


压力级

试验压力/Mpa

法兰尺寸标准

夹套接口圆锥螺纹尺寸

壳体

密封(液体)

密封(气)

300Lb

67.7

5.3

0.6

ANSIB16.5

Rc3/8

600Lb

15.3

10.5

0.6

主要零件材料


零件名称

阀体、阀盖

阀座

阀瓣

阀杆

填料

垫片

夹套

300Lb

ZG0Cr18Ni12Mo2Ti

阀体堆焊司太立合金

0Cr18Ni12Mo2Ti或堆焊司太立合金

0Cr18Ni12-Mo2Ti

浸聚四氟乙烯石棉绳

不锈钢带石棉缠绕式垫片

0Cr18Ni9Ti

600Lb

ZG00Cr18-Ni14Mo2

阀体堆焊哈氏-C合金

00Cr17Ni-14Mo2堆焊哈氏-C合金

00Cr17Ni-14Mo2

浸聚四氟乙烯石棉绳

不锈钢带聚四氟乙烯缠绕式垫片

1Cr18Ni9Ti

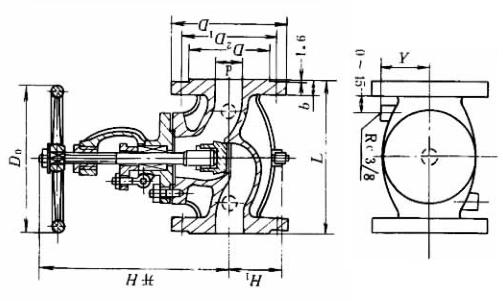

主要尺寸


压力级

公称通径DN

尺寸/mm

/in

/mm

D

L

H

D0

D

B

D1

D2

Z-φd

Y

H1

300Lb

1/2

15

15

152

241

125

156

21

114.5

73

4-φ22

60-75

50-65

3/4

20

20

178

241

125

156

21

114.5

73

4-φ22

60-75

50-65

1

25

25

203

283

160

165

23

127

92

8-φ19

70-85

55-70

1(1/2)

40

40

229

322

200

210

29

168.5

127

8-φ22

75-90

65-80

2

50

50

267

333

200

210

29

168.5

127

8-φ22

85-100

80-95

2(1/2)

65

65

292

395

250

279

35

235

186

8-φ22

95-110

105-120

3

80

80

318

410

250

279

35

235

186

8-φ22

95-110

105-120

4

100

100

356

520

300

318

37

270

216

12-φ22

115-130

120-135

6

150

150

444

648

450

381

42

330

270

12-φ25

135-150

160-175

600Lb

1/2

15

15

241

285

160

156

23

114.5

73

4-φ22

40-55

55-70

3/4

20

20

241

285

160

156

23

114.5

73

4-φ22

40-55

55-70

1

25

25

292

313

160

165

26

127

92

8-φ19

45-60

55-70

1(1/2)

40

38

330

360

250

210

36

128

127

8-φ22

60-75

85-100

2

50

50

356

371

250

210

32

168

127

8-φ22

85-100

105-120

3

80

76

356

470

300

330

32

266.5

186

8-φ29

4

100

102

432

595

360

356

38

292

216

12-φ29

6

150

152

508

715

150

419

48

349

270

12-φ32
