产品工作原理和用途：

STB锅炉给水调节阀是一种新颖的压力平衡套筒结构高压差调节阀。阀内组件的套筒和阀芯是一种多孔和串级的混合结构，流体先经过套筒窗口进行第一级节流，再经过三级连续串级节流，允许压差大，密封性好，流体通道呈S流线型，流量大，调节阀动态稳定性好。
该阀门是火力发电厂锅炉给水系统的重要调节阀之一，也可适用于石油化工等其他工业的自动控制系统控制高压差流体，可配电动执行机构和气动执行机构。

产品结构特点：

1、阀内组件结构新颖，采用套筒节流，有效控制流速在30m/s左右。
2、节流面与阀座密封面分开，有效保护密封面，密封性能优良，使用寿命长。
3、阀内组件采用高强度不锈钢制造，零件表面经过硬化处理，硬度可达到HRC70左右。

4、抗冲刷能力强。
5、阀芯采用压力平衡式结构，减少流体作用在阀芯上的不平衡力。

产品性能参数：

阀体形式	锻造直通式	流量特性	等百分比特性
公称压力	PN25,32Mpa	套筒形式	分离式
公称通径	DN50,80,100,150,200,250,300	执行机构形式	气动活塞执行机构或电动执行机构
连接形式	BW焊接形式	作用形式	气-关式或电—关式
工作温度	小于420度	附件	定位器，手轮机构，行程开关，电磁阀，阀位传送器
压盖形式	螺栓压紧式	泄流量	小于额定KV值的0.01%
阀芯形式	压力平衡串级式	回差	小于全行程的1

产品主要零件材料：

零件名称	阀体、阀盖	填料	套筒
主要材料	20#锻钢	高温石墨编织填料	特种不锈钢表面硬化处理

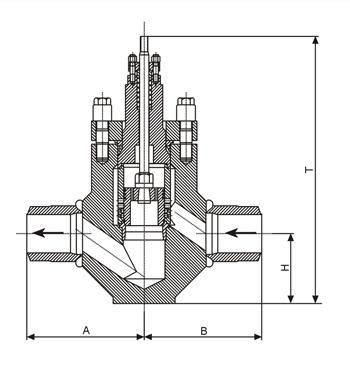

产品主要尺寸：

公称通径DN	B	T	H	管道规格
50	385	258		76*10
80
100	310	750	190	133*16
125	390	895	225	168*22
150	727	985		194*25
200	390			273*36
