调节阀系列
ZJHY气动微小流量调节阀
产品工作原理和用途：
ZJHY型气动薄膜精小型小流量调节阀是专门针对小流量调节而开发的小口径调节阀。阀体采用螺纹连接，具有体积小、重量轻、安装、维护方便等优点。调节不干净介质时，应针对其节流间隙小的问题，注意预防堵卡现象的发生。它适用于液体、蒸汽等介质的注流量调节场合。
产品结构特点：
在气动调节系统中，调节器输出的气动信号可以直接驱动弹簧一薄膜式执行机构或者活塞式执行机构，使阀门动作。在这种情况下，确定阀位所需的能量是由压缩空气提供的，压缩空气应当在室外的设备中加以干燥，以防止冻结，并应净化和过滤。
产品性能参数：
公称通径(mm) | G1/2" | G3/4" | ||||||
阀座直径(mm) | 1.5* | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
流量系数Kv | 0.0025 | 0.08 | 0.12 | 0.20 | 0.32 | 0.50 | 0.80 | 1.00 |
可调范围 | 30:1 | |||||||
公称压力 | 标准产品1.64.06.4、10MPa | |||||||
阀芯形式 | 单座柱塞型阀芯 | |||||||
流量特性 | 直线 | |||||||
作用形式 | 气开式、气关式 | |||||||
工作温度 | 普通型-40～230℃，散热片型230～450℃，特殊订货450～600℃ | |||||||
法兰标准 | 符合JB78-59、JB79-59标准，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN等标准订货生产 | |||||||
执行机构 | ZHA/B型多弹簧气动薄膜执行机构 | |||||||
可配附件 | 定位器、、空气过滤、限位开关、阀位反馈器、紧急作装置、手轮机构等 | |||||||
阀体材质 | 1G1Cr18Ni9Ti、316、316L |
芯座材质 | 1Cr18Ni9Ti、316、316L |
填料材质 | 聚四氟乙烯、柔性石墨 |
膜片材质 | 丁腈橡胶夹尼龙布 |

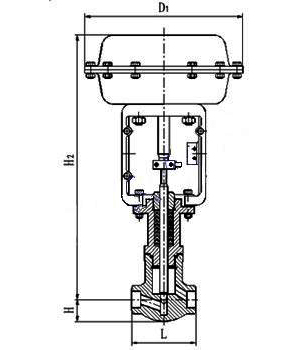

产品主要尺寸：
公通径(mm) | G1/2" | G3/4" |
连接长度L(mm) | 92 | 92 |
高度H(mm) | 370 | 370 |
H1(mm) | 30 | 30 |
执行器宽D(mm) | 230 | 230 |
重量(KG) | 18 | 18 |
