蝶阀系列

D641X型气动法兰调节蝶阀


产品工作原理和用途:

当气动执行器与电路和系统气源接通后,空气通过管道A或B管进入A缸(B缸)推动活塞向一端运动,从而带动旋转轴和球芯转动90°。

气动执行器顶部连动可视器,当绿色标志指向“开”字时标志阀门开启。

回信器信号灯绿灯亮时阀门处在开启位置,而红灯亮时阀门处在关闭位置。

定位器可调节阀门管道流量。

D641X法兰式气动蝶阀适用于温度≤120℃或≤150℃,公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的场合。

产品结构特点:

1、设计新颖、合理,结构独特,重量轻,启闭迅速。
2、操力矩小,操作方便,省力灵巧。
3、可以任何位置安装、维修方便。
4、密封件可以更换,密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀,使用寿命长等特点。

产品性能参数:

公称通径

DNmm

50~2000

公称压力

PNMPa

0.6

1.O

1.6

试验压力 PsMPa

强度试验

0.9

1.5

2.4

密封试验

O.66

1.1

1.76

适用介质

空气、水、污水、蒸气、煤气、油品等

驱动形式

手动、蜗轮传动、气传动、电传动

产品主要零件材料:

主要零件的材料

零件名称

材料

阀体

球墨铸铁、铸钢、合金钢、不锈钢

蝶板

灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料

密封圈

各种橡胶、聚四氟乙烯

阀杆

2Cr13、不锈钢

填料

0型圈、柔性石墨

蝶阀密封材料

材料品种

氯丁橡胶

丁腈橡胶

乙丙橡胶

聚四氟乙烯

硅橡胶

氟橡胶

代号

×或 0rJ

XA或orJA

XB或orJB

xC、JC或0rF

XD或orJD

× E或orJE

耐最高温度

82℃

93℃

150℃

232℃

250℃

204℃

耐最低温度

-40℃

-40℃

-40℃

-268℃

-70℃

-23℃

适用工作温度

≤65℃

≤80℃

≤120℃

≤200℃

≤200℃

≤180℃

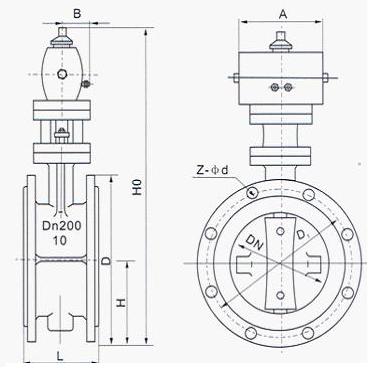

产品主要尺寸:

公称通径
DN(mm)

尺寸 (mm)

L

1.0MPa

1.6MPa

D

D1

Z-Φd

D

D1

Z-Φd

50

108

165

125

4-18

165

125

4-18

65

112

185

145

4-18

185

145

4-18

80

114

200

160

8-18

200

160

8-18

100

127

220

180

8-18

220

180

8-18

125

140

250

210

8-18

250

210

8-18

150

140

285

240

8-22

285

240

8-22

200

152

340

295

8-22

340

295

12-22

250

165

395

350

12-22

405

355

12-26

300

178

445

400

12-22

460

410

12-26

350

190

505

460

16-22

520

470

16-26

400

216

565

515

16-26

580

525

16-30

450

222

615

565

20-26

640

585

20-30

500

229

670

620

20-26

710

650

20-33

600

267

780

725

20-30

840

770

20-36

700

292

895

840

24-30

910

840

24-36

800

318

1015

950

24-33

1025

950

24-39
