产品工作原理和用途：

手柄操作TD41W通风蝶阀驱动力矩小，启闭灵活，操作方便。阀体上设置有密封挡圈，密封副之间无可见间隙，泄漏率小。蝶板与阀体间的膨胀间隙大，能有效防止因热胀冷缩造成的卡死现象。上海高阀生产的TD41W手柄操作通风蝶阀可配备多种驱动装置，如手动装置，涡轮传动装置，起动装置，电动装置。通风蝶阀广泛用于冶金、石化、电力、建材、矿山等工业管线，对介质气体起控制或调节作用。

产品结构特点：

1、TD41W手柄操作通风蝶阀采用钢板焊接制造，具有结构尺寸短，重量轻，安装方便等特点。

2、此阀门采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的，结构紧凑、重量轻、便于安装、流阻小、流通量大，避免高温膨胀的影响，操作轻便。

3、内无连杆、螺栓等、工作可靠、使用寿命长。可以多工位安装，不受介质流向影响。

产品性能参数：

公称压力	0.05MPa	介质温度	-30℃～350℃
强度试验	0.1MPa	适用介质	冷热风，烟气
介质流速	25m/s	泄漏率	3％

产品主要零件材料：

零件名称	阀体	蝶板	阀油
材料	炭钢	炭钢	炭钢、不锈钢

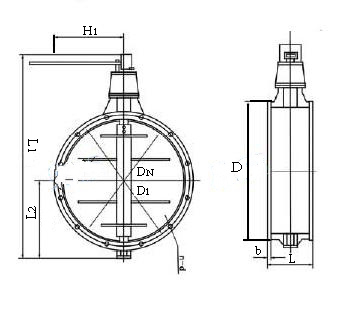

产品主要尺寸：

DN	D	D1	L	L1	n-Фd	b	H1
150	240	210	100	377	8-12	8	250
200	290	260	100	426	8-12	8	250
250	345	310	120	485	8-12	10	350
300	405	370	120	539	8-14	10	350
350	455	420	140	539	12-18	10	350
400	505	470	140	652	12-18	10	450
450	570	530	160	781	16-18	10	450
500	620	580	160	835	16-18	10	450
600	720	680	180	946	16-18	12	550
700	820	780	180	1044	16-18	12	550
800	920	880	200	1159	16-18	12	550
