蝶阀系列

GD941W-0.5JMn电动双层水冷式高温蝶阀

GD941W双水冷式超高温蝶阀采用优质碳钢和耐高温合金钢,内腔通水冷却,蝶板采用双层优质耐热高温合金钢,内腔通水冷却,在阀门出口处设有流量开关报警功能,同时在进出口设有二个流量调节阀;可保证蝶阀在高温工况下稳定运行工作,最高工作温度可达1300℃(瞬时温度≤1400℃),具有耗水量少,耐高温,体积小,转动灵活,使用方便的特点。

本系列高温蝶阀广泛应用于冶金,化工,建材,电站等行业中的超高温气体管道中,作为高温气体介质调节或切断;与各种执行器(电动,气动,蜗轮)配套使用组成不同性能的阀门,可实现远距离控制和自动调节和切断。


产品主要性能参数

公称压力PN/Mpa

适用介质

冷却水温度/℃

冷却水流量/(m/h)

冷却水压力/Mpa

适用温度/℃

阀门启闭速度/s

进口

出口

0.05

烟气

≤33

≤33

20

0.45-0.5

≤600

40

主要零部件材料

零件名称

阀体

蝶板

阀杆

填料

材料

Q235A+水冷层

Q235A+水冷层

耐热不锈钢

柔性石墨

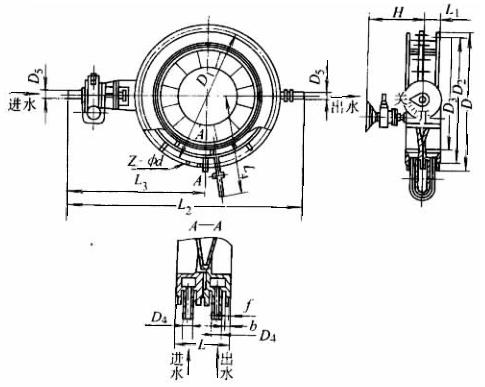

主要尺寸

公称通径DN/mm

尺寸/mm

涡轮箱型号

重量/kg

D

D1

D2

D3

D4

D5

L

L1

L2

L3

L4

H

f

b

Z-φd

1000

1375

1320

1280

1000

64

76

360

230

2540

1505

987

560

5

30

32-φ30

CDsl9-F25

2425

1200

1630

1560

1510

1200

64

76

360

230

2740

1605

1087

560

5

30

36-φ36

2843

1400

1790

1730

1690

1400

64

76

380

230

2940

1705

1187

560

5

34

40-φ30

3268
