蝶阀系列

重锤型液控缓闭止回蝶阀


用途:
HD7B41X重锤式保压液控缓闭止回蝶阀是目前国内较先进的控制设备,主要用于水电站、自来水给水泵房以及电力、石油、化工、冶金、矿山等其他各类泵站,安装在水轮机进口或水泵出口管路,作截止、止回之用。
蓄能罐式液控缓闭止回蝶阀具有较完善的液压系统和电气控制系统,即可现场操作,也可远距离操作,HD7B41X重锤式保压液控缓闭止回蝶阀的控制系统采用蓄能罐取代了目前国内同行厂家生产的重锤,将重锤势能变为流体蓄能,不仅节省了长期运行支承重锤所耗的能量,改善了液压系统的保压性能,避免了运行时维护人员的人身伤亡事故和精神上的不安全感和恐惧感,其控制机构勾思新颖,设计合理,体积小,重量轻,结构简单,功能齐全,动作灵活可靠,外形美观,节能节材,维修方便,且维修时不需要停止水泵工作等,能简便地实现泵阀联锁程序控制及微机集中控制,停电时,摇动手动油泵即可关闭。阀门开闭,动作十分方便。

主要零部件材料:

零件名称
型号
阀体
蝶板
蝶板密封圈
阀杆
阀座
填料
DX7K41X-6-10 Z
灰铸铁
球墨铸铁
丁腈橡胶
铬不锈钢
铜合金
O型橡胶圈
DX7K41X-6-10 C
碳 钢
碳 钢
不锈钢
铬不锈钢
不锈钢
柔性石墨


名称
型号
阀体
蝶板
蝶板密封圈
阀杆
阀座
填料
DX7K41H-6/10 Z
灰铸铁
球墨铸铁
丁腈橡胶
铬不锈钢
铜合金
O型橡胶圈
DX7K41H-6/10 C
碳钢
碳钢
不锈钢
铬不锈钢
不锈钢
柔性石墨



主要性能:
型号
公称压力(MPa)
实验压(MPa)
适用温度(℃)
适用介质
壳体实验
密封试验
KD741H-6C
0.6
0.9
0.66
≤65

KD741H-10C
1.0
1.5
1.1
项目
公称通径
DN≤1000
DN≥1400
开阀时间(S)
10~60可调
15~60可调
关阀时间(S)
快关
1.2~25可调
2~30可调
慢关
2~60可调
4~60可调
关阀角度(°)
快关
60°±10°
慢关
25°±10°

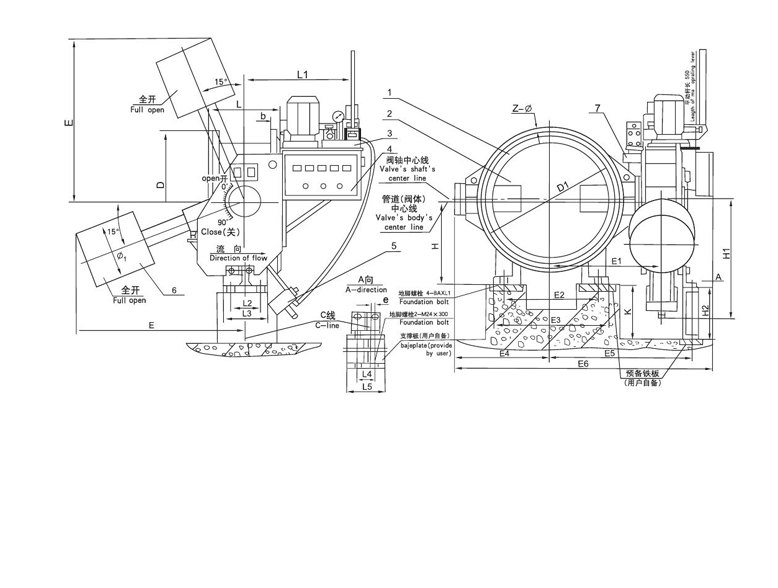

结构图





主要连接尺寸:




PN(MPa)
DN
生要连接尺寸 Main connection dimension

D
D1
b
L
L1
L2
L3
L4
B
B1
B2
B3
B4
H
H1
H2
H3
Z-d
n-d
1.0
200
340
295
28



168
720


152
250
670

620
730
1300
8-22

250
395
350
28



200
770


250
250
670

620
730
1300
12-22

300
445
400
28



235
795


270
250
690

620
730
1300
12-22

350
505
460
30
260
340
420
265
820

100
290
250
690
320
620
730
1300
16-22
4-φ18
400
565
515
32
310
410
510
296
900

120
310
285
760
340
675
750
1300
16-26
4-φ22
450
615
565
32
320
420
520
320
920

134
330
285
760
370
675
750
1300
20-26
4-φ22
500
670
620
34
350
450
530
345
1010

136
350
285
760
400
675
750
1300
20-26
4-φ26
600
780
725
36
400
565
640
414
1055

158
390
285
760
460
675
750
1300
20-30
4-φ26
700
895
840
40
630
650
760
530.5
1070

210
430
315
805
520
885
820
1300
24~30
4-φ26
800
1015
950
44
600
740
860
601.5
1130

220
470
315
805
580
885
820
1300
24-33
4-φ30
1000
1230
1160
50
728
900
1040
735
1240

220
510
315
825
630
885
820
1300
28-33
4-φ30
900
1115
1050
46
668
820
950
664
1180
130
280
550
355
855
690
925
890
1300
28-36
4-φ30
1200
1455
1380
56
868
1070
1240
1097.5
1250
160
330
630
355
855
810
935
890
1500
32-39
4-φ33

1400
1630
1560
44
1000
1230
1430
873
1440
180
370
710
405
920
920
1010
930
1500
36-36
4-φ36
1600
1830
1760
48
1130
1400
1620
1212.2
1540
220
420
790
405
920
1040
1010
970
1500
40-36
4-φ36
0.6
1800
2045
1970
50
1260
1550
1800
957.5
1690
260
470
870
460
960
1140
1080
1460
1500
44-39
4-φ39
2000
2265
2180
54
1280
1700
1980
1347.5
1810
290
520
950
560
1030
1250
1080
1460
1500
48-42
4-φ39
2200
2475
2390
60
1620
2040
2340
1660
2100
300
530
1000
580
1150
1350
1230
1520
1700
52-42
4-φ39
0.25
2400
2605
2540
38
1740
2070
2400
1687.5
2310
690
1010
1100
580
1150
1420
1230
1520
1700
56-33
4-φ42
2600
2805
2740
40
1940
2270
2600
1887.5
2410
700
1110
1200
580
1150
1520
1230
1520
1700
60-33
4-φ42
