BQ41F夹套保温球阀

产品工作原理和用途:

BQ41F夹套保温球阀具有良好的保温保冷特性,且阀门的通径和管径一至,介质呈直线流动,阻力小,最适合容易凝固、高粘度的液体介质。同时又能有效降低管路中介质的热量损失。整体式夹套设计,更能均匀地保温、保冷。夹套、阀体外侧与夹套接管焊接,允许蒸汽或冷水的最高压力为1MPa。
主要用于石油、化工、制药、食品等各类系统中,以输送常温下会凝固的高粘度介质。

产品结构特点:

1. 该产品具有良好的保温保冷特性,且阀门的通径与管径一致,介质流阻小,最适合易凝固,高粘性介质。同时又能有效降低管中介质热量损失。

2. 由于采用整体式结构,因而保温球阀比一般球阀体积更小,重量更轻,且无外漏,密封性能良好,夹套采用碳素钢管焊接比铸造的更加耐压牢固。

3. 本系列阀门亦可配气动、电动等多种驱动方式。


产品性能参数:

公称通径

DN15~200、NPS 3/4~8

公称压力(Mpa)

PN1.6~2.5、Class150~300、10K、20K

设计制造

GB/T 12237-1989、API 608、API 6D、JPI 7S-48、BS5351

结构长度

GB/T 12221-1989、ANSI B16.10;JIS B2002

连接法兰

JB/T74~90(JB74~90)、GB9112~9131、HGJ44-76、SH3406;ANSI B16.5;JIS B2212~2214

压力试验

JB/T 9092-1999、API 598

传动方式

手动、蜗轮蜗杆传动、气动、电动。

产品主要零件材料:

零件名称

材 料

阀体

WCB

CF8(304)

CF8M(316)

阀座

1Cr18Ni9Ti

1Cr18Ni9Ti

0Cr18Ni12Mo2Ti

密封圈

聚四氟乙烯、对位聚笨

球体

2Cr13

1Cr18Ni9Ti

0Cr18Ni12Mo2Ti

阀杆

2Cr13

1Cr18Ni9Ti

0Cr18Ni12Mo2Ti

夹套

25

25

25

填料

聚四氟乙烯、柔性石墨

适用介质

水、蒸汽、油品

硝酸等腐蚀性介质

醋酸等腐蚀性介质

适用温度

-29~180℃(聚四氟乙烯)、-20~300℃(对位聚笨)

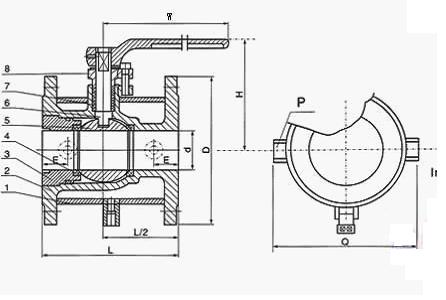

产品主要尺寸:

公称通径

d

L

D

E

Q

H

W

管螺纹

(mm)

(in)

(mm)

(in)

P

20

3/4"

19

117

40

1.5"

58.5

147

101

170

G3/4"

25

1"

25

127

50

2"

62.5

156

106

170

G3/4"

40

1 1/2"

38

165

65

2.5"

63.5

181

125

250

G3/4"

50

2"

51

178

80

3"

68

218

135

250

G3/4"

80

3"

76

229

150

6"

82

275

193

350

G3/4"

100

4"

102

254

200

8"

83

300

265

420

G3/4"

150

6"

152

292

250

10"

95

403

355

800

G3/4"

200

8"

203

330

300

12"

100

492

410

800

G3/4"
