Q347偏心半球阀
产品工作原理和用途：
Q347偏心半球阀利用偏心阀体，偏心球体和阀座，阀杆作旋转运动时在共同轨迹自动定心，关闭过程中越关越紧，完全达到良好的密封目的。阀门的球体和阀座完全脱离，消除了密封圈的磨损，克服了传统球体阀座与球体密封面始终磨损的问题，非金属弹性材料被嵌入金属座中，阀座金属面受到良好的保护。本产品特别适用于钢铁业，铝业，纤维，微小固体颗粒，纸浆，煤灰，石油气等介质。
产品结构特点：
1、其结构采用偏心契紧原理通过传动机构达到闸紧、调节、关闭的目的，密封副是金属面环带硬面接触密封，双偏心结构在开启时阀芯位于藏球室内，流通截面大，且阀门不被冲刷，关闭时阀芯不被冲刷，开启时阀芯球面沿阀座渐进，有效地切除结垢障碍，实现可靠密封。它对两相混流易结垢固体析出的混流输送特别有效。
2、阀门的半球用双金属，母材上堆焊不同的合金，阀座也作相应堆焊经特殊的处理，密封面组合成防腐、耐磨、高强度等各种类型，满足不同场合需求。
3、密封严密、输送有害气体可达零泄露。
4、密封副的阀芯留有补偿量、当阀做磨损后，关闭时再转动少许，任能可靠密封，延长了使用寿命。此外，用户将压紧螺母拧掉，调整或更换后阀座仍可用，避免了阀门密封失效后，整台报废的弊端。
产品性能参数：
公称压力（Mpa） | 0.6 | 1.0 | 1.6 | 2.5 | 4.0 |
公称通经（mm） | 40－1600 | 40－1600 | 40－1200 | 40－600 | 40－600 |
密封试验压力（Mpa） | 0.66 | 1.1 | 1.76 | 2.75 | 4.4 |
壳体试验压力（Mpa） | 0.9 | 1.5 | 2.4 | 3.75 | 6.0 |
适用温度（℃） | －29～300、－29～425、－29～540 | ||||
适用介质 | 清水、海水、污水、酸碱等液体、料浆、蒸汽、燃气、油类 | ||||
驱动方式 | 手动、电动、气动 | ||||
连接形式 | 法兰连接、对夹连接 | ||||
安装方式 | 立式安装、卧式安装 | ||||
产品主要零件材料：
名称 | 材质 |
阀体 | QT450、WCB、ZG20CrMo、ZG1Cr18Ni9Ti |
阀轴 | 2Cr13、1Cr13 |
阀瓣 | 合金渗氮钢、渗氮不锈钢、耐磨钢 |
阀座 | 合金渗氮钢、渗氮不锈钢、耐磨钢 |
轴承 | 铝青铜、FZ－1复合材料 |
填料 | 聚四氟乙烯、柔性石墨 |

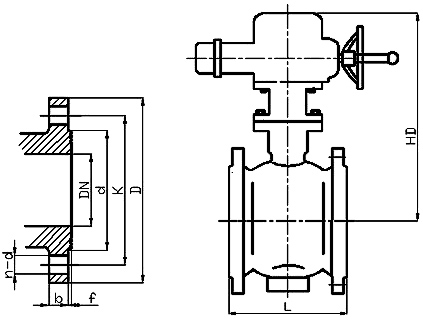

产品主要尺寸：
公称压力 PN/Mpa | 公称通径 | 尺寸 （mm） | |||||||
L | D | K | d | f | C | Z-￠d | H | ||
1.6 | 40 | 165 | 150 | 110 | 85 | 3 | 16 | 4-￠18 | |
50 | 178 | 165 | 125 | 100 | |||||
65 | 190 | 185 | 145 | 120 | 18 | 280 | |||
80 | 203 | 200 | 160 | 135 | 20 | 8-￠18 | 320 | ||
100 | 229 | 220 | 180 | 155 | 370 | ||||
125 | 254 | 250 | 210 | 185 | 22 | 430 | |||
150 | 267 | 285 | 240 | 210 | 24 | 8-￠23 | 510 | ||
200 | 292 | 340 | 295 | 265 | 26 | 12￠-23 | 600 | ||
250 | 330 | 405 | 355 | 320 | 30 | 12-￠26 | 690 | ||
300 | 502 | 460 | 410 | 375 | 4 | 760 | |||
350 | 572 | 520 | 470 | 435 | 34 | 16-￠26 | 830 | ||
400 | 610 | 580 | 525 | 485 | 36 | 16-￠30 | 925 | ||
450 | 660 | 640 | 585 | 545 | 40 | 20-￠30 | 1025 | ||
500 | 700 | 715 | 650 | 608 | 44 | 20-￠34 | 1120 | ||
600 | 813 | 840 | 770 | 718 | 5 | 48 | 20-￠36 | 1210 | |
