球阀系列

Q46F四通球阀

产品工作原理和用途:

Q46F四通球阀在石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中;在化工产品、医药和食品生产种;在水电、火电和核电的电力生产系统中;在城市和工业企业的给排水、供热、和供气系统中;在农田的排灌系统中;在治金生产系统中得以广泛的应用,是一种与生产建设、国防建设和人民生活息息相关的重要机械产品。球阀密闭在各类管路系统种用于截断或接通介质流,使介质按照预定的程序输送到各个指定点。

产品结构特点:

1、Q46F四通球阀手动部分可采用钢板压制的手柄或不锈钢铸造的手柄。手柄设有限位结构,在阀门开启、关闭的位置设定限位,当阀门使用在关键装置上时,限位块上设有锁孔可锁定开 关位置避免误操作。手柄上有明显地开和关标识。

2、Q46F球阀阀杆采用A182F(1Cr13)整体锻造并调制处理,硬度达到HB220~250。阀杆通过平键或花键或方契与手柄连接,通用性强,拆装方便。阀杆设有防吹出结构。

3、Q46F球阀的填料选用编结、柔性石墨密封圈或四氟烯密封圈,使得阀杆在一定的润滑情况下实现可靠的密封。

4、根据需要,球阀可设计成防静电结构,在球体与阀杆、阀杆与阀体之间设置导电弹簧,避免静电打火点燃易燃物质,确保系统安全。

5、密封副形式多样。根据不同工况可选用软密封、硬密封、防火阀座等结构;DN150以下为浮球形式, DN200以下为固定球形式。

6、球阀阀座处可设置辅助密封结构,在阀座和阀杆部位加装注脂阀,紧急情况下可暂时密封,并可根据需要加长阀杆以适宜埋地铺设得场所 。


产品性能参数:

公称压力
PN

常温最大
工作压力

壳体试
验压力

气密封
试验压力

高压密封
试验压力

1.6

1.6

2.4

0.6

1.76

2.5

2.5

3.8

0.6

2.75

4.0

4.0

6.0

0.6

4.4

C1aSSl50

2.0

3.0

0.6

2.2

产品主要零件材料:

零件名称

材料

碳钢

不锈钢

GB

ASTM

GB

ASTM

底盖

25

A105

1Cr18Ni9Ti/1Cr18Nil2Mo2Ti

F304/F316/ F304L/F316L

底盖螺钉

35CrMoA

A193-B7

1Cr17Ni2

A193-B8M

垫圈

氟橡胶;PTFE;金属夹石墨

止推轴承

金属夹PTFE

下阀杆

2Cr13

A276-410

1Cr18Ni9Ti/10r18Ni12Mo2Ti

F304/F316/F304L/F316

下阀杆轴承

金属夹PTFE

排污阀

2Cr13

A276-410

1Cr18Ni9Ti/10r18Ni12Mo2Ti

F304/F316/F304L/F316L

阀体

WCB

A216-WCB

ZG11Cr18Ni9Ti/ZG1Cr18Ni12Mo2Ti

CF8/CF8M/ CF3/CF3M

阀座O形圈

氟橡胶

氟橡胶

氟橡胶

氟橡胶

阀座弹簧

17-7PH

17-7PH

17-7PH

17-7PH

阀座

PTFE;PPL

PTFE;PPL

PTFE;PPL

PTFE;PPL

阀座支承圈

25镀铬

A105镀铬

1CrlSNi9Ti/1Cr18NI12Mo2Ti

F304/F316/F304L/F316

球体

1Crl8Ni9Ti

304

ZG11Cr18Ni9Ti/ZG1Cr18Ni12Mo2Ti

304/316/304L/316L

球体键

40Cr

40Cr

1Cr17Ni2

1Cr17Ni2

上阀杆

2Cr13

A276-410

1Cr18Ni9Ti/1Cr18Ni12Mo2Ti

F304/F316/F304L/F316L

侧盖

WCB

A216-WCB

ZG11Cr18Ni9Ti/ZG1Cr18Ni12Mo2Ti

CFS/CFSM/ CF3/CF3M

垫圈

氟橡胶;PTFE;金属夹石墨

螺母

45

A194-2H

0CrlSNi

A194-SM

双头螺柱

35CrMoA

A193-B7

1Cr17Ni2

A193-BSM

垫圈

氟橡胶;PTFE;金属夹石墨

阀盖

WCB

A216-WCB

ZG11Cr18Ni9Ti/ZG1Cr18Ni12Mo2Ti

CFS/CF8M/CF3/CF3M

止推轴承

PTFE

PTFE

PTFE

PTFE

压环

25镀铬

A105镀铬

1Cr18NigTi/1Or18Ni12Mo2Ti

F304/F316/F304L/F316L

填料函O形圈

氟橡胶

氟橡胶

氟橡胶

氟橡胶

阀杆O形圈

氟橡胶

氟橡胶

氟橡胶

氟橡胶

阀杆填料

石墨

填料压盖

25镀铬

A105镀铬

1CrlSNi9Ti/1Cr18NI12Mo2Ti

F304/F316/F304L/F316

螺钉

35CrMoA

A193 B7

1Cr17Ni2

A193-BSM

支架

WCB

WCB

WCB

WCB

40Ct

40Cr

10r17Ni2

1Cr17Ni2

盲板

WCB

A216-WCB

ZG11Cr18Ni9Ti/ZG1Cr18Ni12Mo2Ti

CF8/CF8M/ CF3/CF3M

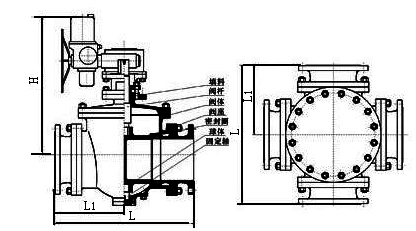

产品主要尺寸:

公称压力
PN

公称通径
DN

尺 寸(mm)

L

L0

D

K

d

Y

b

z-do

Hw

Hd

1.6MPa

50

260

130

165

125

100


16

4-ф18

205

265

65

320

160

185

145

120


18

4-ф18

245

295

80

320

160

200

160

135


20

8-ф18

305

345

100

370

185

220

180

155


20

8-ф18

340

420

125

510

255

250

210

185


22

8-ф18

425

465

150

510

255

285

240

2"0


24

8-ф23

450

505

200

580

290

340

295

265


26

12-ф23

480

525

250

670

335

405

355

320


30

12-ф25

530

565

300

760

380

460

410

375


30

12-ф25

585

630

350

850

425

520

470

435


34

16-ф25

625

675

400

980

490

580

525

485


36

16-ф30

670

710

450

1080

540

640

585

545


40

20-ф30

705

770

500

1220

610

715

650

608


44

20-ф34

765

825

600

1360

680

840

770

718


48

20-ф41

840

945

700

1750

875

910

840

788


50

24-ф41

1050

1110

800

1850

925

1025

950

898


52

24-ф41

1125

1220

900

2050

1025

1125

1050

998


54

28-ф41

1260

1315

1000

2150

1075

1255

1170

1110


56

28-ф48

1325

1385

1200

2450

1225

1485

1390

1325


58

32-ф54

1395

1450

2.5MPa

50

260

130

165

125

100


20

4-ф18

205

265

65

320

160

185

145

120


22

8-ф18

245

295

80

320

160

200

160

135


22

8-ф18

305

345

100

370

185

230

190

160


24

8-ф23

340

420

125

510

255

270

220

188


28

8-ф25

405

465

150

510

255

300

250

218


30

8-ф25

450

505

200

580

290

360

310

278


34

12-ф25

480

525

250

670

335

425

370

332


36

12-ф30

530

565

300

760

380

485

430

390


40

16-ф30

585

630

350

850

425

555

490

448


44

16-ф34

625

675

400

980

490

620

550

505


48

16-ф34

670

710

450

1080

540

670

600

555


50

20-ф34

705

770

500

1220

610

730

660

610


52

20-ф41

765

825

600

1360

680

845

770

718


56

20-041

840

945

700

1750

875

960

875

815


60

24-ф48

1050

1110

800

1850

925

1085

990

930


64

24-ф48

1125

1220

900

2050

1025

1185

1090

1025


66

28-ф54

1260

1315

1000

2150

1075

1320

1210

1140


68

28-ф58

1325

1385

1200

2450

1225

1520

1420

1350


72

32-ф58

1395

1450


4.0MPa

50

260

130

165

125

100

88

20

8-ф18

245

285

65

320

160

185

145

120

110

22

8-ф18

265

315

80

320

160

200

160

135

121

22

8-ф18

320

365

100

370

185

235

190

160

150

24

8-ф23

355

465

125

510

255

270

220

188

176

28

8-ф25

425

495

150

510

255

300

250

218

204

30

8-ф25

470

535

200

580

290

375

320

282

260

38

12-ф30

480

565

250

670

335

450

385

345

313

42

12-ф34

530

605

300

760

380

515

450

408

364

46

16-ф34

585

675

350

850

425

580

510

465

422

52

16-ф34

625

705

400

980

490

660

585

535

474

58

16-ф41

670

745

450

1080

540

685

610

560

524

60

20-ф41

705

795

500

1220

610

755

670

612

576

62

20-ф48

765

855

600

1360

680

890

795

730

678

62

20-ф54

840

985


C1aSS150

2"

260

130

152

120.5

92

16

伞φ19

205

265

2 1/2"

320

160

178

139.5

105

18

4-ф19

245

295

3"

320

160

190

152.5

127

19

4-ф19

305

345

4"

370

185

229

190.5

157

24

8-ф19

340

420

5"

510

255

254

216

186

24

8-ф22

425

465

6"

510

255

279

241.5

216

26

8-ф22

450

505

8"

580

290

343

298.5

270

29

8-ф22

530

525

10"

670

335

406

362

324

31

12-ф25

630

565

12"

760

380

483

432

381

32

12-ф25

680

630

14"

850

425

533

476

413

35

12-ф29

625

675

16"

980

490

597

540

470

37

16-ф29

670

710

18"

1080

540

635

578

533

40

16-ф32

705

770

20"

1220

610

699

635

584

43

20-ф32

765

825

24"

1360

680

813

749.5

692

48

20。ф35

840

945

28"

1750

875

927

864

800

71

28-ф35

1050

1110

32"

1850

925

1060

978

914

81

28-ф41

1125

1220

36"

2050

1025

1168

1086

1022

90

32-ф41

1260

1315

40"

2150

1075

1289

1200

1124

90

36-ф41

1325

1385

48"

2450

1225

1511

1422

1359

108

44-ф41

1395

1450
