止回阀系列

HH44X/T/H微阻缓闭止回阀

产品工作原理和用途:


HH44X、HH44T、HH44H 型微阻缓闭止回阀用于给排水管道,安装在水泵出口处用来防止介质逆流和消除破坏性水锤,并能有效地减少阀门关闭水锤压力,可保障管网安全运行。

适用于安装在工业、农业、城市、高层住宅等给、排水系统的泵出口,用以防止介质倒流、消除水锤、保护泵及管路的安全运行。
产品结构特点:

1、设有平衡锤装置。阀瓣旋启时对水流的阻力小,开阀力仅为原旋启式的五分之一,为节能性产品。
2、阀瓣关闭的后段行程设有阻尼装置,且阻尼时间可调,可防止破坏性水锤的产生。
3、阀瓣密封效果好,减振耐磨、使用寿命长。
4、运行平稳,噪音低。

产品性能参数:

型号

HH44T-10~25

HH44X-10~25

HH44H-10~25

工作压力(MPa)

1.0~2.5

适用温度(℃)

≤80

适用介质

产品主要零件材料:

零件名称

阀体、阀盖

阀瓣

阀轴

材料

灰铸铁、铸钢

钢板、橡胶组合件

不锈钢

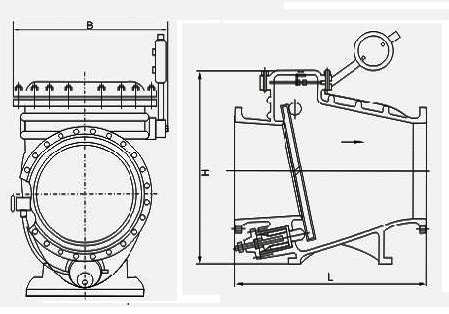

产品主要尺寸:

公称通径

主要外形和连接尺寸

L

W

H

HH44T-10 HH44X-10 H44H-10C HH44T-16 HH44X-16 HH44H-16C HH44T-25 HH44X-25 HH44H-25

50

230

270

300

65

290

290

320

80

310

300

354

100

350

320

350

125

400

340

380

150

480

410

500

200

500

450

580

250

600

550

670

300

700

580

730

350

800

630

820

400

900

700

920

450

1000

800

950

500

1100

900

1100

600

1300

990

1200

700

1400

1120

1550

800

1500

1300

1700
