止回阀系列

H41F46衬氟止回阀


产品工作原理和用途:

衬氟止回阀(又称逆止阀)这种类型的阀门的作用是只允许介质向一个方向流动,而且阻止方向流动。通常这种阀门是自动工作的,在一个方向流动的流体压力作用下,阀瓣打开;流体反方向流动时,由流体压力和阀瓣的自重合阀瓣作用于阀座,从而切断流动。

H41F46衬氟止回阀适用在-50℃~150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂,FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。

产品结构特点:

1、结构长度短,其结构长度只有传统法兰止回阀的1/4~1/8
2、体积小、重量轻、其重量只有传统法兰止回阀的1/4~1/20

3、阀瓣关闭快速,水锤压力小
4、水平或垂直管道均可使用,安装方便
5、流道通畅、流体阻力小
6、动作灵敏、密封性能好
7、阀瓣行程短、关阀冲击力小
8、整体结构、简单紧凑、造型美观
9、使用寿命长、可靠性高


产品性能参数:

结构形式

旋启式、直通升降式

公称压力

PN0.6~1.6MPa

公称通径

DNl.5~500mm

基本型号

H41F3、H41F46 、H44F3、 H44F46

产品主要零件材料:

零件名称

灰铸铁

铸钢

不锈耐酸铸钢

超低碳不锈耐酸铸钢

Z

C

P

R

PL

RL

阀体/阀盖

HT250

WCB

CF8

CF8M

CF3

CF3M

阀瓣/阀杆

35

1Cr13

1Cr18Ni9

1Cr18Ni12Mo2Ti

00Cr18Ni10

00Cr17Ni14Mo2

衬里/阀座

PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO

紧固螺栓

WCB

1Cr17Ni2

1Cr18Ni9Ti

螺母

PTFE(F4)

CF8

CF8

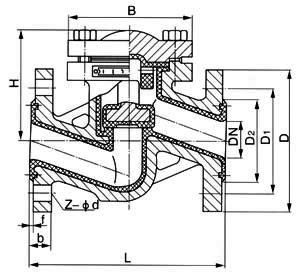

产品主要尺寸:

公称尺寸

L

D

D1

D2

f

b

Z-φd

D

D1

D2

f

b

Z-φd

DN(mm)

NPS(inch)

PN1.0MPa

PN1.6MPa

15

1/2

130

95

65

45

2

14

4-φ14

130

95

65

2

14

4-φ14

20

3/4

150

105

75

55

2

16

4-φ14

150

105

75

2

16

4-φ14

25

1

160

115

85

65

2

16

4-φ14

160

115

85

2

16

4-φ14

32

5/4

180

135

100

78

2

18

4-φ18

180

135

100

2

18

4-φ18

40

3/2

200

145

110

85

3

18

4-φ18

200

145

110

3

18

4-φ18

50

2

230

160

125

100

3

20

4-φ18

230

160

125

3

20

4-φ18

65

5/2

290

180

145

120

3

20

4-φ18

290

180

145

3

20

4-φ18

80

3

310

195

160

135

3

22

4-φ18

310

195

160

3

22

4-φ18

100

4

350

215

180

155

3

22

8-φ18

350

215

180

3

24

8-φ18

125

5

400

245

210

185

3

24

8-φ18

400

245

210

3

26

8-φ18

150

6

480

280

240

210

3

24

8-φ23

480

280

240

3

28

8-φ23

200

8

600

335

295

265

3

26

8-φ23

495

335

295

3

30

12-φ23

250

10

622

390

350

320

3

28

12-φ23

622

405

355

3

32

12-φ25

300

12

698

440

400

368

4

28

12-φ23

698

460

410

4

34

12-φ25

350

14

787

500

460

428

4

30

16-φ23

787

520

470

4

38

16-φ25

400

16

914

565

515

482

4

32

16-φ25

914

580

525

4

40

16-φ30

450

18

978

615

565

532

4

32

20-φ25

500

20

978

670

620

585

4

34

20-φ25
