NKJ61焊接真空截止阀

产品工作原理和用途:

该系列阀门适用于工作温度≤425℃和≤550℃,工作介质为水、空气、蒸汽的管路上,作为起闭装置。尤其适用于火电厂汽机冷凝和真空负压系统,起到真空密封隔离作用。

产品结构特点:

1、真空隔离截止阀主体采用铸锻结构,具有平行双密封副半强制双向密封,密封面到位运动和楔形块楔紧运动分步作用,实现零泄漏。

2、密封面之间摩擦系数小,起闭方便,而且,密封面的磨损有自动补偿功能。

3、结构简单,紧凑,检修方便,使用寿命长。

4、阀盖填料室设有真空密封机构,具有自胀押金压紧作用,并且,各连接面采用高强膨胀材料密封,使系统与大气隔离,具有很好的真空密封性能。

5、本系列阀门连接形式分为法兰连接、焊接连接两种,驱动方式为手动、电动两种。

6、该系列阀门适用于工作温度≤425℃和≤550℃,工作介质为水、空气、蒸汽的管路上,作为起闭装置。尤其适用于火电厂汽机冷凝和真空负压系统,起到真空密封隔离作用。


产品性能参数:

产品类型

壳体强度试验/MPa

上密封试验/MPa

密封试验/MPa

适用介质

适用温度/℃

NKJ61H-40

6.0

4.4

4.4

水、蒸汽、空气

≤425

NKJ61H-64

96

7.0

7.0

NKJ61H-100

15.0

11.0

11.0

NKJ61Y-40l

6.0

4.4

4.4

水、蒸汽、空气

≤550

NKJ61Y-64l

9.6

7.0

7.0

NKJ61Y-100I

15.0

11.0

11.0

产品主要零件材料:

零件名称

阀体、阀盖

阀杆

阀瓣

密封面

阀杆螺母

填料

紧固件

NKJ61H-C型

25或WCB

铬不锈钢

铬不锈钢

H:合金钢

铝青铜

膨胀复合石墨

优质碳钢

NKJ61Y-l型

铬钼钢

20CrlM01vA或38CrM0AlA

12CrlM0 1VA

Y:硬质合金

铬钼钢

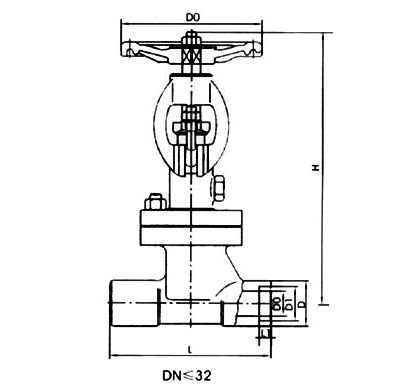

产品主要尺寸:

公称通径
DN/mm

公称压力
PN/MPa

主要外形尺寸和连接尺寸/mm

L

H

D

D0

D1

L1

α

W

10

4.0

130

245

36

11

18.4

10

-

120

15

130

245

36

16

22.5

10

-

120

20

150

265

44

21

28.5

11

-

160

25

160

270

48

26

34.5

12

-

200

32

180

285

48

34

-

-

37030’

200

40

200

320

55

40

-

-

37030’

240

50

230

365

64

48

-

-

37030’

320

65

290

410

82

66

-

-

37030’

300

80

310

430

95

78

-

-

37030’

300

100

350

470

117

100

-

-

37030’

350

125

400

500

143

126

-

-

37030’

350

150

480

533

167

150

-

-

37030’

400

10

6.4

130

245

36

10

18.4

10

-

120

15

130

245

36

15

22.5

10

-

120

20

150

265

44

20

28.5

11

-

160

25

160

270

48

25

34.5

12

-

200

32

180

280

48

33

-

-

37030’

200

40

200

320

55

39

-

-

37030’

240

50

230

365

64

48

-

-

37030’

320

65

290

410

82

65

-

-

37030’

320

80

310

430

95

76

-

-

37030’

360

100

350

470

117

98

-

-

37030’

400

125

480

500

143

123

-

-

37030’

400

150

480

533

167

148

-

-

37030’

500

10

10.0

130

245

36

10

18.4

10

-

120

15

130

245

36

14

22.5

10

-

120

20

150

265

44

20

28.5

11

-

160

25

160

270

48

25

34.5

12

-

200

32

180

285

48

32

-

-

37030’

200

40

200

320

55

38

-

-

37030’

240

50

230

355

64

48

-

-

37030’

320

65

290

410

82

63

-

-

37030’

320

80

310

430

95

74

-

-

37030’

360

100

350

470

117

97

-

-

37030’

400

125

400

500

143

123

-

-

37030’

400

150

480

533

167

148

-

-

37030’

500
