UJ41H/W柱塞截止阀

产品工作原理和用途：

柱塞截止阀由于密封圈采用新型非金属材料制成，具有经受长期高温、高压而不丧失弹性的性能，而且柱塞与密封圈之间的接触面积大，再者，密封圈系混合材料性能好，因此，密封可靠，经久耐用。主要适用于冶金、电业、化工、炼油、化肥、轻工、食品等行业中。

产品结构特点：

1．柱塞截止阀是由阀体、阀盖、阀杆、导向套、密封环、手轮等零件组成。当手轮旋转时，通过阀杆带动柱塞在导向套中上、下往复运动，使柱塞端部斜锥面与阀座锥面完成阀门的开启和关闭功能。
2．在阀门中柱塞有密封环采用过盈配合，通过调节中法兰螺栓预紧力，使密封环压缩所产生的侧向力与阀体中孔面及柱塞外圆密封，从而保证了阀门的密封性，杜绝了外泄漏。
3．由于密封环采用回弹性强、耐磨性高的无毒新型密封材料，所以密封可靠，经久耐用，从而提高阀门的使用寿命。
4．本阀门结合柱塞阀的无泄漏优点和截止阀启闭快的特点，成为一种结构新颖，用途广泛的新品种。

产品性能参数：

阀体材料	适用温度	适用介质	压力范围
铸钢	≤425℃	水、蒸汽、油品	PN1.6-4.0Mpa
壳体强度	1.5PN	密封试验	PN1.1
阀体材料	适用温度	适用介质	压力范围
不铸钢	≤200℃	硝酸、醋酸	通径范围
壳体强度	1.5PN	密封试验	PN1.1

产品主要零件材料：

零件名称	铸钢	不锈钢耐酸铸钢		超低碳不锈钢耐酸铸钢
零件名称	C	P	R	PL	RL
阀体	WCB	CF8	CF8M	CF3	CF3M
阀盖	WCB	CF8	CF8M	CF3	CF3M
阀瓣/柱塞	WCB	CF8	CF8M	CF3	CF3M
阀杆	2Cr13	F304	F316	F304L	F316L
密封面	2Cr13或STL	CF8	CF8M	CF3	CF3M
填料	柔性石墨	PTFE（F4）或柔性石墨		PTFE（F4）或柔性石墨
紧固螺栓	A193-B7	A193-B8M		A193-B8M
螺母	A194-2H	A198-8		A198-8
操作手轮	WCC	WCC		WCC

产品主要尺寸：

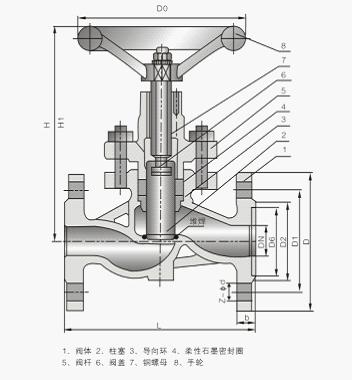

公称通径 DN(mm)	U11SM、UJl1H-1.6 25.40 C．P．R 主要结构尺寸及外形尺寸
公称通径 DN(mm)	阀体长度 L	接头长度 L1	接头长度 S	手轮直径 Do	管螺纹 G (寸)	关闭高度 H≈	开启高度 H1≈	重量 (kg)
15	90	14	32	80	1/2	133	157	2.1
20	100	16	36	100	3/4	141	169	2.8
25	120	18	46	120	1	165	199	3.8
32	140	20	55	140	11/4	179	225	5.8
40	170	22	65	160	11/2	198	246	8.3
50	200	24	80	200	2	226	282	13.2
