J41F4-16、J41F46-16衬氟截止阀

产品工作原理和用途：

衬氟截止阀分为：直通式衬氟截止阀、直流式衬氟截止阀、角式衬氟截止阀，具有结构紧凑、启闭灵活、耐腐蚀性强，行程短（一般为公称通径1/4）等优点，被广泛应用在石油、化工等管路系统中做截断介质作用，但需要强调的是衬氟截止阀严禁做流量调节，以免节流口出产生的高速介质流冲蚀破坏密封面。

衬氟截止阀适用在-50℃～150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。

产品结构特点：

1、塑料衬里J41型直通式、J45型直溜式、J44型角式截止阀、具有结构紧凑、启闭灵活、耐腐蚀性能强，行程短（一般为公称通经1/4）等优点。被广泛应用在石油、化工等管路系统中做截断介质用，但塑料衬里的截止阀严禁用做流量调节，以免节流口处产生的高速介质流冲蚀破坏密封面。
2、阀瓣与阀杆设计为一体结构，用以防止由于管路压力波动造成内件冲出阀体的可能性，结构紧凑，使用安全。

产品性能参数：

衬里、阀座	适用温度（℃）	适用介质
PTFE（F4）	≤180	除熔融碱金属、元素氟外的各种浓度的酸、碱、盐、王水、有机酸等强腐蚀性介质
PCTFE（F3）	≤120
FEP（F46）	≤150
PFA（可熔性F4）	≤180
PVDF（F2）	≤100
RPTFE（RF4）	≤180

产品主要零件材料：

零件名称	灰铸铁	铸钢	不锈耐酸铸钢		超低碳不锈耐酸铸钢
	Z	C	P	R	PL	RL
阀体/阀盖	HT250	WCB	CF8	CF8M	CF3	CF3M
球体/阀杆	25	2Cr13	1Cr18Ni9	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr17Ni14Mo2
衬里/阀座	PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
填料压盖	WCB		CF8	CF8M	CF3	CF3M
填料	PTFE(F4)		PTFE(F4)		PTFE(F4)
活节螺栓	35		1Cr17Ni2		1Cr17Ni2
阀杆螺母	ZCuAl10Fe3		ZCuAl10Fe3		ZCuAl10Fe3
紧固螺栓	35		1Cr17Ni2		1Cr18Ni9Ti
螺母	45		0Cr18Ni9		0Cr18Ni9
手柄	WCB		WCB		WCB

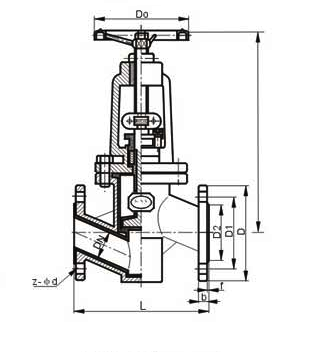

产品主要尺寸：

规格		L	D	D1	D2	f	b	n-d	D0	H	H1
DN	NPS	1.0MPa
15		90	95	65	45	2	14	4-14	100	240	265
20		95	105	75	55	2	16	4-14	100	245	270
25	1	100	115	85	65	2	16	4-14	120	250	275
32	1	105	135	100	78	2	18	4-18	120	260	290
40	1	115	145	110	85	3	18	4-18	140	290	325
50	2	125	160	125	100	3	20	4-18	140	300	335
65	2	145	180	145	120	3	20	4-18	160	355	400
80	3	155	195	160	135	3	22	4-18	160	400	450
100	4	175	215	180	155	3	22	8-18	180	455	495
125	5	200	245	210	185	3	24	8-18	180	530	560
150	6	225	280	240	210	3	24	8-23	240	605	650
200	8	275	335	295	265	3	26	8-23	240	650	770
250	10	325	390	350	320	3	28	12-23	280	680	800
300	12	375	440	400	368	4	28	12-23	280	710	835
1.6MPa
15		90	95	65	45	2	14	4-14	100	240	265
20		95	105	75	55	2	16	4-14	100	245	270
25	1	100	115	85	65	2	16	4-14	120	250	275
32	1	105	135	100	78	2	18	4-18	140	260	290
40	1	115	145	110	85	3	18	4-18	140	290	325
50	2	125	160	125	100	3	20	4-18	160	300	335
65	2	145	180	145	120	3	20	4-18	180	355	400
80	3	155	195	160	135	3	22	8-18	240	400	450
100	4	175	215	180	155	3	24	8-18	240	455	495
125	5	200	245	210	185	3	26	8-18	280	530	560
150	6	225	280	240	210	3	28	8-23	320	605	650
200	8	275	335	295	265	3	30	8-23	360	650	770
2.5MPa
15		90	95	65	45	2	16	4-14	120	245	270
20		95	105	75	55	2	16	4-14	120	250	275
25	1	100	115	85	65	2	16	4-14	140	260	290
32	1	105	135	100	78	2	18	4-18	140	290	325
40	1	115	145	110	85	3	18	4-18	160	300	335
50	2	125	160	125	100	3	20	4-18	180	355	400
