截止阀系列
J21W-16外螺纹截止阀
J21W-16外螺纹截止阀为手动、外螺纹连接形式、直通式结构，阀座密封面材料为C6L不锈钢、工作压力1.6 MPa、公称尺寸DN6、阀体材料为C6L不锈钢，适用于≤85℃的98%浓硝酸介质工业管线，作为采样装置。
产品性能参数
公称压力PN/Mpa | 壳体试验压力ps/Mpa | 工作温度℃ | 工作压力p/Mpa | 适用介质 |
1.6 | 2.4 | ≤85 | 1.6 | 98%浓硝酸 |
产品主要零件材料
零件名称 | 材料 |
阀体、阀杆、阀盖 | C6L(00Cr20Ni24Si4Ti) |
压套螺母、标准件 | 不锈钢 |
填料、垫片 | 聚四氟乙烯 |

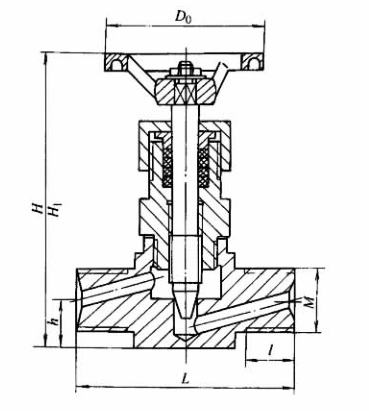

产品主要尺寸
公称通径DN/mm | 尺寸/mm | 重量/kg | ||||||
L | L | M | H | H | H1 | D0 | ||
6 | 70 | 16 | M20×2 | 16 | 95 | 105 | 50 | 0.6 |
