闸阀系列

Z945X铸铁电动暗杆软密封闸阀

Z945X铸铁电动暗杆软密封闸阀

产品工作原理和用途:

电动软密封闸阀是一种橡胶(NBR)密封闸阀,广泛用于电力、水力、冶金、化工、城建等行业的给排水管路系统,电动软密封闸阀作为控制介质流量的启闭或调节装置。

产品结构特点:

1、电动软密封闸阀闸板整体包胶其良好覆盖性能以精确的尺寸确保密封的可靠性,

2、电动软密封闸阀阀门底部采用与水管相同的平底式不产生杂物淤积,

3、电动软密封闸阀阀门整体采用无毒环氧树脂喷涂,防止腐蚀和生锈,不但可供饮用水系统,而且可用于污水系统。


产品性能参数:

型号

PN

工作压力/MPa

适用温度/℃

适用介质

Z945X-10

10

1.0

≤80

产品主要零件材料:

型号

材料

阀体、阀盖

阀杆

衬胶闸板

填料

Z945X-10

灰铸铁

铬镍不锈钢

球墨铸铁(丁腈橡胶)

丁腈橡胶

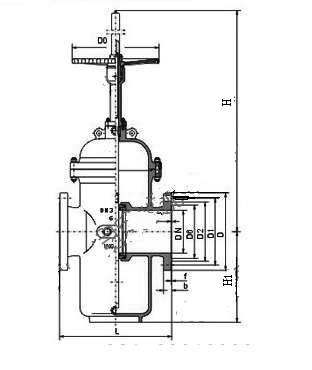

产品主要尺寸:

DN

L

D

D0

D1

b

f

z×Φd

50

178

165

125

99

20

3

4×Φ19

65

190

185

145

118

20

3

4×Φ19

80

203

200

160

132

22

3

8×Φ19

100

229

220

180

156

24

3

8×Φ19

125

254

250

210

184

26

3

8×Φ19

150

267

285

240

211

26

3

8×Φ23

200

229

340

295

266

26

3

8×Φ23

250

330

395

350

319

28

3

12×Φ23

300

356

445

400

370

28

4

12×Φ23

350

381

505

460

429

30

4

16×Φ23

400

406

565

515

480

32

4

16×Φ28

450

432

615

565

530

32

4

20×Φ28

500

457

670

620

582

34

4

20×Φ28

600

508

780

725

682

36

5

20×Φ31
