MDZ47F埋地燃气平板闸阀


产品工作原理和用途:

燃气专用平板闸阀是一种控制燃气输送的闸阀结构,目的在于提供一种能提高密封性,达到零泄漏的燃气闸阀,本产品具有结构简单、密封可靠、开关力矩小、使用寿命长和可清扫腔内赃物的优点,尤其适用于工作压力≤10Mpa,工作温度≤120℃城市天然气输送管道.。

产品结构特点:

1、采用新型的主密封软硬双重合密封,增加了密封的可靠性;
2、阀座外侧面装有O型密封圈,背面装有弹性密封垫,保证了闸阀在阀座孔的侧面和底面;

3、不易泄漏,实现了副密封的双重密封;
4、闸板表面喷焊耐腐蚀铁基合金材料或等离子氮化层,提高了闸板表面的硬度和耐蚀性;
5、采用注脂孔填充密封油脂结构,起到应急密封和润滑作用,减少了操作力,能在密封表面形成保护膜,保护密封面不被污染物积聚或腐蚀,从而提高闸阀的密封性能及延长闸阀的使用寿命。



产品性能参数:

适用范围

PN10.0-42.0Mpa

DN25-200mm

适用温度

-29-120℃

适用介质

普通型

石油、天然气、成品油、水等

抗硫型

含H2S、CO2的石油、天然气等

连接形式

法兰端、焊接端、卡箍端

驱动方式

手动、电动、气动等

产品主要零件材料:

零件名称

阀体、阀盖

闸板

阀杆

阀座

阀杆螺母

填料

“Z”型

WCB、铬钼钢

合金钢

不锈钢

合金钢

铝青铜

聚四氟乙烯、氟橡胶

“KZ”型

抗硫不锈钢

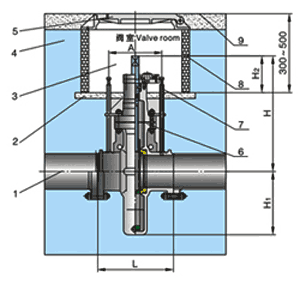

产品主要尺寸:

DN(mm)

尺寸(mm)

L

H

H1

H2

A

对焊

法兰

100

305

350

见主要外形尺寸

见主要外形尺寸

140

225

150

403

450

150

300

200

419

450

150

320

250

457

457

150

360

300

502

502

160

400

350

572

572

180

470

400

610

600

180

500

500

711

700

180

570

600

813

800

200

670

700

914

900

200
