JA22H-2.5、JA22W-2.5P外螺纹连接静重式安全阀
JA22H-2.5、JA22W-2.5P外螺纹连接静重式安全阀适用于工作温度≤200℃的E级蒸汽锅炉和类似介质的设备和管路上，作为超压保护装置。当设备和管路内压力超过允许值时，阀门自动开启，继而全量排放；当压力降低到规定值时，阀门自动关闭，保证设备安全运行。
产品主要性能参数
型号 | 公称压力/Mpa | 强度试验压力/Mpa | 整定压力/Mpa | 工作温度/℃ | 适用介质 |
JA22H-2.5 | 0.25 | 0.4 | 0.1 | ≤200 | E级蒸汽锅炉和类似的非腐蚀性介质的锅炉 |
JA22W-2.5P | 0.25 | 0.4 | 0.1 | ≤200 | 有腐蚀性介质的设备和管路 |
产品主要零部件材料
型号 | 零件名称 | |||
阀体 | 阀座、阀瓣 | 导向圈 | 挡圈 | |
JA22H-2.5 | 灰铸铁 | 2Cr13 | 铬镍钛不锈钢 | 65Mn |
JA22W-2.5P | 铬镍钛不锈钢 | 铬镍钛不锈钢 | 铬镍钛不锈钢 | 铬镍钛不锈钢 |

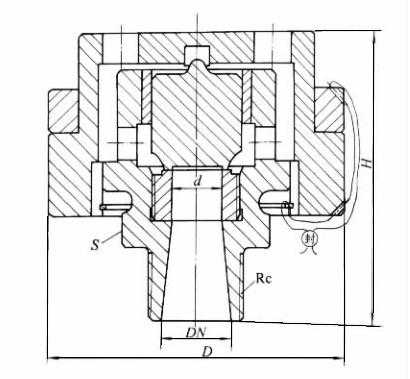

产品主要尺寸
公称通径DN/mm | 锥管螺纹/in | 尺寸/mm | 重量/kg | |||
d | D | S | H | |||
15 | RC1/2 | 7 | 75 | 30 | 70 | 3.2 |
20 | RC3/4 | 10 | 85 | 34 | 80 | 4 |
25 | RC1 | 15 | 110 | 40 | 105 | 5 |
32 | RC1(1/4) | 20 | 130 | 48 | 135 | 6.4 |
40 | RC1(1/2) | 25 | 150 | 56 | 145 | 8.8 |
