WA42Y波纹管弹簧全启式安全阀

WA42Y-C型波纹管弹簧全启式安全阀适用于存在变动背压和有毒易燃的容器设备或管路系统上作为安全保护装置。WA42Y-C型波纹管弹簧全启式安全阀适用于工作温度≤300℃的空气、石油气、无腐蚀性的气体等，WA42Y-P型波纹管弹簧全启式安全阀适用于工作温度≤200℃的硝酸等介质，质量稳定。

产品性能参数

型号	整定压力范围/Mpa	密封试验压力/Mpa	排放压力/Mpa	回座压力/Mpa	开启高度/mm	排量系数
WA42Y-16C WA42Y-16P	Pk=0.1-1.6	Pk<0.3时，Pk-0.03，pk>0.3时，为90%整定压力	≤1.1*整定压力	≥85%整定压力	≥1/4喉径	0.6
WA42Y-25 WA42Y-25P	Pk=1.3-2.5
WA42Y-40 WA42Y-40P	Pk=1.6-4.0

产品主要零件材料

型号	适用介质	适用温度/℃	零件名称
			阀体	阀座、导向套	弹簧	调节螺杆
WA42Y-16C WA42Y-25 WA42Y-40	空气、石油气、无腐蚀性气体等	-29-300	碳素钢	2Cr13	50CrVA	碳素钢
WA42Y-16P WA42Y-25P WA42Y-40P	若腐蚀性气体等	-40-150	铬镍钛不锈钢		50CrVA

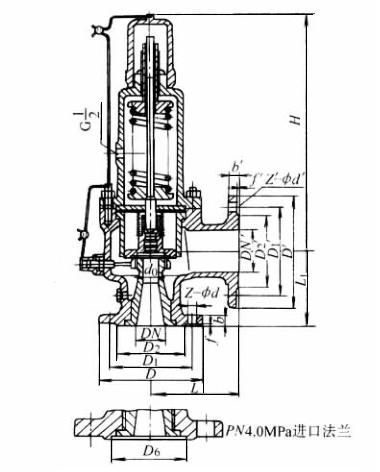

产品主要尺寸

WA42Y-16C、WA42Y-16P、WA42Y-25、WA42Y-25P

公称通径DN/mm	尺寸/mm
公称通径DN/mm	L	L1	D	D1	D2	b	f	Z-φd	D’N	D’	D’1	D’2	b’	f’	Z’-φd’	H	d0
40	130	115	145	110	85	16	3	4-φ18	50	160	125	100	16	3	4-φ18	340	25
50	145	130	160	125	100	16	3	4-φ18	65	180	145	120	18	3	4-φ18	344	32
80	170	150	195	160	135	20	3	8-φ18	100	215	180	155	20	3	8-φ18	530	50
100	205	185	230	180	155	20	3	8-φ18	125	245	210	185	22	3	8-φ18	605	65
150	255	230	280	240	210	24	3	8-φ23	175	310	270	240	26	3	8-φ23	730	100
200	305	280	335	295	265	26	3	12-φ25	225	365	325	295	26	3	12-φ23	1140	150

WA42Y-40P

公称通径DN/mm		尺寸/mm
公称通径DN/mm	L	L1	D	D1	D2	D6	b	f	Z-φd	D’N	D’	D’1	D’2	b’	f’	Z’-φd’	H	d0
40	130	115	145	110	85	76	18	3	4-φ18	50	160	125	100	16	3	4-φ18	340	25
50	145	130	160	125	100	88	20	3	4-φ18	65	180	145	120	18	3	4-φ18	337	32
80	170	150	195	160	135	121	22	3	8-φ18	125	245	210	185	22	3	8-φ18	545	50
100	205	185	230	190	160	150	24	3	8-φ23	150	280	240	210	24	3	4-φ23	705	65
150	225	230	300	250	218	204	30	3	8-φ25	200	335	295	265	26	3	8-φ23	900	100
200	305	280	375	320	282	260	38	3	12-φ30	250	405	355	320	30	3	12-φ25	1150	150
