电磁阀系列

ZQDF(Y)蒸汽(液用)电磁阀

产品工作原理和用途:

ZQDF(Y)蒸汽(液用)电磁阀是工业过程自动化控制系统用的执行器,它在接受电控信号后能自动开启或关闭阀门,实现对管道中流体介质的通断或流量调节控制,从而对系统中的温度、流量、压力等参数进行自动调节或远程控制。

产品结构特点:

1、耐腐:主要部件阀塞,阀体等采用不锈钢和铸钢制成,防腐性能良好。

2、耐热:电磁、密封部分全部采用特种耐高温电工材料和密封材料,并采用了有效的隔热措施。

3、耐磨:选材合理,阀塞与阀体间巧妙地利用流体的润滑作用,减少磨损。

4、耐冷凝:蒸汽管道的冷北水是影响蒸汽电磁阀动作的重要因素,本阀则不受冷凝水影响。


产品性能参数:

型号

ZQDF-1

ZQDF-2

ZQDF-3

ZQDF-1Y

ZQDF-2Y

ZQDF-3Y

公称压力MPa

1.6

工作压差MPa

DN15~50

0~1.6

DN65~100

0.05~1.6

介质种类

煤气、空气等

饱和蒸汽

过热蒸汽或高温气体

水油液体

热水、油

介质温度℃

≤60

≤180

≤220

≤60

≤180

≤220

电源电压

AC220V其余规格可作特殊订货

使用寿命

按JB/T7352-94规定

泄漏量m1/min

按JB/T7352-94·F规定

功耗

AC≤70VA DC≤60W

防爆标志

dIIBT4

防爆证编号

CE991010

出线口接头

内螺纹M20×1.5

环境温度

-40~+60℃

产品主要零件材料:

型号

连接方式

连接尺寸

L H KV值

阀体材质

ZQDF-15

内螺纹

G1/2〞

82 168 2.8

黄铜精铸

ZQDF-20

内螺纹

G3/4〞

101 195 5

ZQDF-25

内螺纹

G1〞

118 206 12

ZQDF-32

内螺纹

G11/4〞

110 195 8.5

ZQDF-40

内螺纹

G11/2〞

127 225 18

ZQDF-50

内螺纹

G2〞

127 225 30

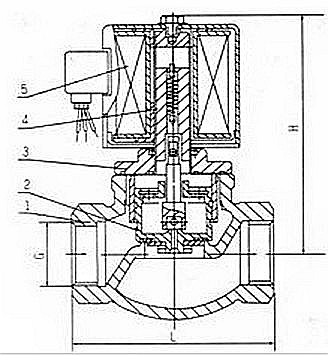

产品主要尺寸:

公称通径 DN

内螺纹连接

法兰连接

外形尺寸

内螺纹

外形尺寸

法兰尺寸

H

L

G

H

L

D

D1

D2

b

f

n-d

15

153

92

1/2

153

130

95

65

46

14

2

4-φ14

20

153

92

3/4

153

150

105

75

56

16

2

4-φ14

25

153

110

1

153

160

115

85

65

16

3

4-φ14

32

176

120

1 1 /4

176

180

140

100

76

18

3

4-φ18

40

176

140

1 1 /2

176

200

150

110

84

18

3

4-φ18

50

192

162

2

192

230

165

125

99

20

3

4-φ18

65

250

290

185

145

118

20

3

4-φ18

80

260

310

200

160

132

20

3

4-φ18

100

290

350

220

180

156

22

3

4-φ18
