电磁阀系列
ZCM煤气电磁阀
产品工作原理和用途：
ZCM煤气电磁阀常开电磁阀断电时，电磁吸力等于零，在弹簧的作用下把动铁芯、阀杆向上提起，阀门打开，介质流通。当通电时由于吸力作用动铁芯下移，推动阀杆，阀门关闭，介质断止。
产品结构特点：
ZCM电磁阀是适用于城市煤气、液化石油气、天然气等多重燃气为加热燃烧介质的二位通断切换管路，进行温度自动控制的执行机构。它广泛应用于纺织业、印刷业的煤气热定型和玻璃、灯泡业的窑炉加热 及其它行业的燃气加热自控系统。
产品性能参数：
公称通径(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
工作介质 | 煤气、天然气等 | |||||||||||||
介质温度(℃) | ≤60 | |||||||||||||
公称压力(MPa) | 1.0 | |||||||||||||
工作压差(MPa) | 0～0.02 | 0～0.04 | ||||||||||||
电源电压 | AC220V其它规格可作特殊订货 | |||||||||||||
使用寿命 | 按JB/T7352-94规定 | |||||||||||||
额定流量系数(KV) | ||||||||||||||
泄漏量(ml/min) | 按JB/T7352-94·F规定 | |||||||||||||
功耗(VA) | 70 | 90 | 150 | 870 | 1100 | 3000 | ||||||||
防爆标志 | dIIBT4 | |||||||||||||
防爆证编号 | CE991010 | |||||||||||||
出线口接头 | 内螺纹M20×1.5 | |||||||||||||
环境温度 | -40～+60℃ | |||||||||||||
产品主要零件材料：
材质： | 碳钢 |
阀体材料： | 不锈钢 |
类型： | 直动式电磁阀 |
连接形式： | 法兰 |

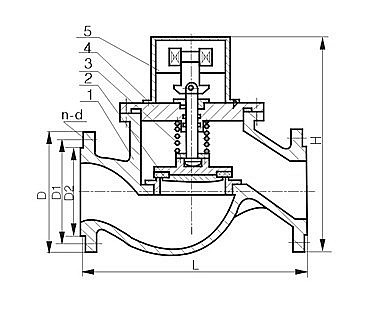

产品主要尺寸：
公称通径 | 外形尺寸 | 内螺纹 | 外形尺寸 | 法兰连接 | |||||||
H | L | G | H | L | D | D1 | D2 | b | f | N-d | |
15 | 148 | 92 | 1/2 | ||||||||
20 | 148 | 92 | 3/4 | ||||||||
25 | 148 | 110 | 1 | 210 | 160 | 115 | 85 | 65 | 16 | 3 | 4-Φ14 |
32 | 182 | 120 | 11/4 | 221 | 180 | 140 | 100 | 76 | 18 | 3 | 4-Φ18 |
40 | 182 | 140 | 11/2 | 230 | 200 | 150 | 110 | 84 | 18 | 3 | 4-Φ18 |
50 | 192 | 162 | 2 | 252 | 230 | 165 | 125 | 99 | 20 | 3 | 4-Φ18 |
65 | 324 | 250 | 185 | 145 | 118 | 20 | 3 | 4-Φ18 | |||
80 | 335 | 270 | 200 | 160 | 132 | 20 | 3 | 8-Φ18 | |||
100 | 475 | 320 | 220 | 180 | 156 | 22 | 3 | 8-Φ18 | |||
125 | 516 | 360 | 250 | 210 | 184 | 22 | 3 | 8-Φ18 | |||
150 | 540 | 400 | 285 | 240 | 211 | 24 | 3 | 8-Φ22 | |||
200 | 540 | 600 | 340 | 295 | 266 | 24 | 3 | 8-Φ22 | |||
250 | 610 | 750 | 395 | 350 | 319 | 26 | 3 | 12-Φ22 | |||
300 | 640 | 850 | 445 | 400 | 370 | 26 | 4 | 12-Φ22 | |||
