疏水阀过滤器系列

正反折流T型过滤器


产品工作原理:

正反折流T型过滤器是管道输送液体过程中清除固体杂质的设备。液体流经过滤器时,其中的杂质被滤出,可保护机泵、压缩机、仪表和其它设备正常工作。当需要清洗时,只要将可拆卸的滤筒取出,去除滤出的杂质后,重新装入即可,使用维护极为方便。

产品特点:

1、具有结构紧凑、过滤能力大、压损小、适用范围广、维护方便、价格低廉等优点。

2、滤芯网材质均为全不锈钢制作,耐腐蚀性强、使用寿命长。

3、法兰端可按客户要求增设排污孔,以便清洁过滤器的内腔。

产品性能参数:

主要材料

碳钢

不锈钢

工作压力

≤PN250

≤PN250

工作温度℃

-20~380

-80~450

适用介质

无腐蚀性流体

腐蚀性流体

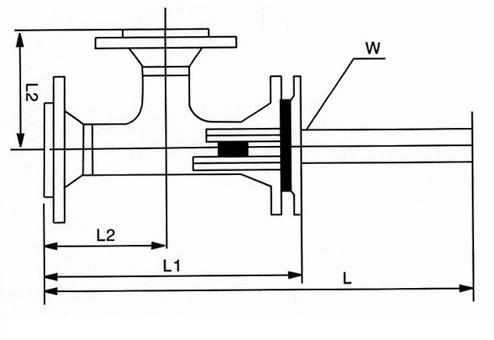

产品主要尺寸:

DN(mm)

PN1.0~4.0

PN5.0~10.0

W(in)

L1

~L

L2

L1

~L

L2

50

277

457

128

292

472

134

R1/2

65

316

530

146

331

545

152

R1/2

80

337.5

568

156

360.5

591

165

R1/2

100

388

548

181

416

676

191

R3/4

150

491.5

842

232

521

871

241

R3/4

200

591

1031

280

621.5

1062

289

R3/4

250

668.5

1169

318

716

1216

333

R3/4

300

768

1370

368

821

1421

384

R3/4

350

847

1585

406

898

1650

422

R3/4

400

901

1690

432

960

1765

451

R3/4
