SSY14 型Y型伸缩过滤器

产品说明

SSY14 型Y型伸缩过滤器:Y型过滤器和伸缩接头组合成,抗污性强排污方便,流通面积大,压力损失小,结构简单,体积小。滤芯网材质均为全不锈钢,耐腐蚀性强,使用寿命长。Y型拉杆伸缩过滤器还具有安装长度可调,装拆方便的特点。可根据需要设置滤网数目,通常范围:水 18~30 目、蒸汽 40~100 目、油 100~180 目。

产品性能参数

SSY14 型 Y型伸缩过滤器主要性能参数
型号PN工作压力 (MPa)适用温度 (℃)适用介质
SSY14H-J10101.0-29 ~ 425水、油品、蒸汽等
SSY14H-J16161.6
SSY14C-J25252.5
SSY14C-J40404.0

产品零部件材料
SSY14 型 Y型伸缩过滤器零部件材料
型号阀体材料
SSY14H-J1020、WCB、CF8、CF8M、CF3、CF3M
SSY14H-J16
SSY14C-J25
SSY14C-J40

产品外形及结构尺寸(PN16)
SSY14 型 Y型伸缩过滤器主要外形及结构尺寸(mm)
DNLLmin Lmax HH1
50310340280195155
65380410350245183
80420460380295210
100460500420344250
125540585495415305
150610655565485358
200750800700602450
250795845745710503
300860910810815578
35010251075975844598
400115012001100872618

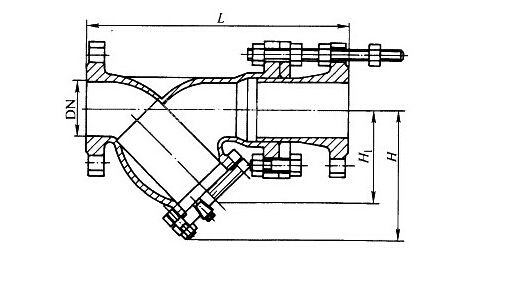

产品外形及结构尺寸示意图
