YZ11X 支管式减压阀

产品工作原理和用途:

YZ11X 支管式减压阀出口压力作用在隔膜地面的阀瓣底面,当它超过弹簧设定值时,压缩弹簧,使阀瓣关闭。只要下游无水流动,出口压力将基本保持在设定值(其变化量仅为入口压力变化量的8%);当下游用水时,出口压力下降,弹簧推出隔膜,打开减压阀。水流连续流通一阵候,减压阀的开启产生自阻尼效应,使启闭动作趋于平衡。
主要用于各种建筑给水系统、消防系统、中央空调系统、采暖系统等。它用于支管减压,可使供水压力分配更加均衡,避免部分供水超压,优化高层建筑给水分区。它可代替分区调频变速水泵,在消防给水系统上可代替分区水泵,用于家用给水系统,可保护所有的水龙头和其它水器具。

产品结构特点:

支管式减压阀性能可靠、经久耐用,耐脏防水垢,不需过滤器,不需旁通管,配管极其简单,能节省大量空间和成本。出口压力精密可调,在一般场合下出口压力不受进口压力的影响(出口压力的变化量是8%)。极佳的水力特性,可满足多种减压要求,特别适用于支管减压系统。


产品性能参数:

公称压力(Mpa)

1.0

1.6

壳体试验压力(Mpa)*

1.5

2.4

密封试验压力(Mpa)

1.0

1.6

最高进口压力(Mpa)

1.0

1.6

出口压力范围(Mpa)

0.05-0.55

0.05-0.8

压力特性偏差(Mpa)△P2P

GB12244-1989

流量特性偏差(Mpa)△P2G

GB12244-1989

渗漏量

0

工作温度

0℃-80℃

产品主要零件材料:

零件名称

零件材料

阀体

铜合金

阀盖

铜合金

阀瓣

铜合金

O型圈

丁腈橡胶

密封圈

丁腈橡胶

膜片

夹织物丁腈橡胶

调节弹簧

60Si2Mn

调节螺栓

2Cr13

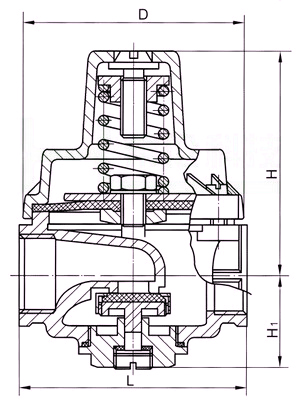

产品主要尺寸:

公称通径

尺寸

mm

in

D

H

H1

C

F

10

3/8

92

120

48

92

-

15

1/2

92

120

48

92

-

20

3/4

108

130

55

108

-

25

1

123

160

60

123

-

32

1 1/4

155

180

77

155

240

40

1 1/4

172

205

84

172

260

50

2

198

235

105

198

288

65

2 1/2

215

270

118

215

305

80

3

234

300

143

234

330

100

4

260

350

120

250

385
