YK42F天然气减压阀

产品工作原理和用途:

YK42F天然气减压阀介质走向由上进下出,当调节出口压力时,顺时针旋转调节螺栓迫使活塞向下移动,打开主阀,改变节流面积,造成压力损失,实现减压。由于阀后介质通过“X”通道流入活塞下腔并与活塞上方保持平衡,当压力和流量变化时,使主阀节流面积始终保持相应位置,由于本阀采用卸荷机构,减小了进口压力面积,从而减小了阀门出口压力偏差,大大提高了减压阀的稳压精度。该阀用于工作温度-10~150℃的天然气和空气,燃气,非腐蚀性液体管路上,在高层建筑的冷热供水和消防供水的系统中,可取代常规分区水管,这样可以简化的节省系统的设备,降低工程造价,也可在各类压机设备的冷却系统中起着减压、稳压作用,的确是用户理想的产品。

产品结构特点:

本阀门通过启闭件的节流,造成压力损失迫使进口压力在出口处降低某一个需要值,当流量和压力变化时,利用本身介质能量来控制出口压力基本不变的目的。

使用寿命长,不存在膜片损坏的问题。

耐高压,出口压力高时,薄膜片高不行了,而活塞可适应很高的出口压力。


产品性能参数:

公称压力

PN

试验压力

PS

进口压力

P1

出口压力

P2

最小压差

△P

背压

PB

压力特性

△P2P1

流量特性

△P2G2

1.6

2.4

<1.6

0.1~1.0

0.2

≤0.15

P2×10%

P2×20%

2.5

3.75

<2.5

0.3~1.6

0.2

≤0.25

P2×10%

P2×20%

4.0

6.0

<4.0

0.3~2.5

0.2

≤0.25

P2×10%

P2×20%

6.4

9.6

<6.4

0.5~3.0

0.25

≤0.4

P2×12%

P2×25%

产品主要零件材料:

零件名称

零件材料

阀体阀盖底盖

WCB/FCB*

阀座阀盘

2Cr13/304*

缸套

2Cr13/25(镀硬铬)/304*

活塞

2Cr13/铜合金/铜合金*

活塞环

合金铸铁/对位聚苯*

导阀座导阀杆

2Cr13/304*

膜片

1Cr18Ni9Ti

主阀导阀弹簧

50CrVA

调节弹簧

60Si2Mn

密封垫(X/F型号)

橡胶/聚四氟乙稀

导阀体导阀盖

25/304*

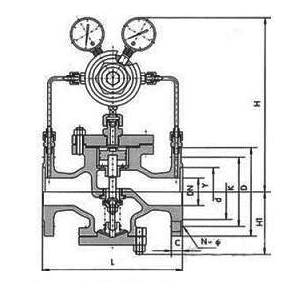

产品主要尺寸:

PN1.6-4.0

公称通径DN

外形尺寸

L

H

Hl

1.6/2.5MPa

4.0MPa

15

160

180

290

90

20

160

180

300

98

25

180

200

300

110

32

200

220

300

110

40

220

240

320

125

50

250

270

320

125

65

280

300

325

130

80

310

330

365

160

100

350

380

365

170

125

400

450

475

200

150

450

500

475

210

200

500

550

515

240

250

650

560

290

300

800

705

335

350

850

745

375

400

900

780

405

450

900

730

455

500

950

835

465

PN6.4-16.0

公称通径DN

外形尺寸

L

H

Hl

6.4MPa

10.0/16.0MPa

15

180

180

300

100

20

180

200

310

105

25

200

220

31

120

32

220

230

310

120

40

240

240

335

135

50

270

300

335

135

65

300

340

340

140

80

330

360

380

170

100

380

380

185

125

450

490

215

150

500

490

225

200

550

535

260

250

650

580

310

300

800

725

355

350

850

765

395

400

900

800

435

500

950

855

495
